Текст Андрея Фёдорова
Третий закон Ньютона гласит: сила действия равна по модулю силе противодействия. Этому учат в школе, и едва ли с каким-либо другим явлением из школьной программы — за исключением, конечно, окисления всего сущего — мы сталкиваемся в жизни так же часто. Действие этого закона мы испытываем ежедневно и ежечасно. Даже сейчас, читая эту увлекательную статью, вы совершенно буднично давите на стул, на котором сидите, а он с равной силой воздействует на вас в противоположном направлении.

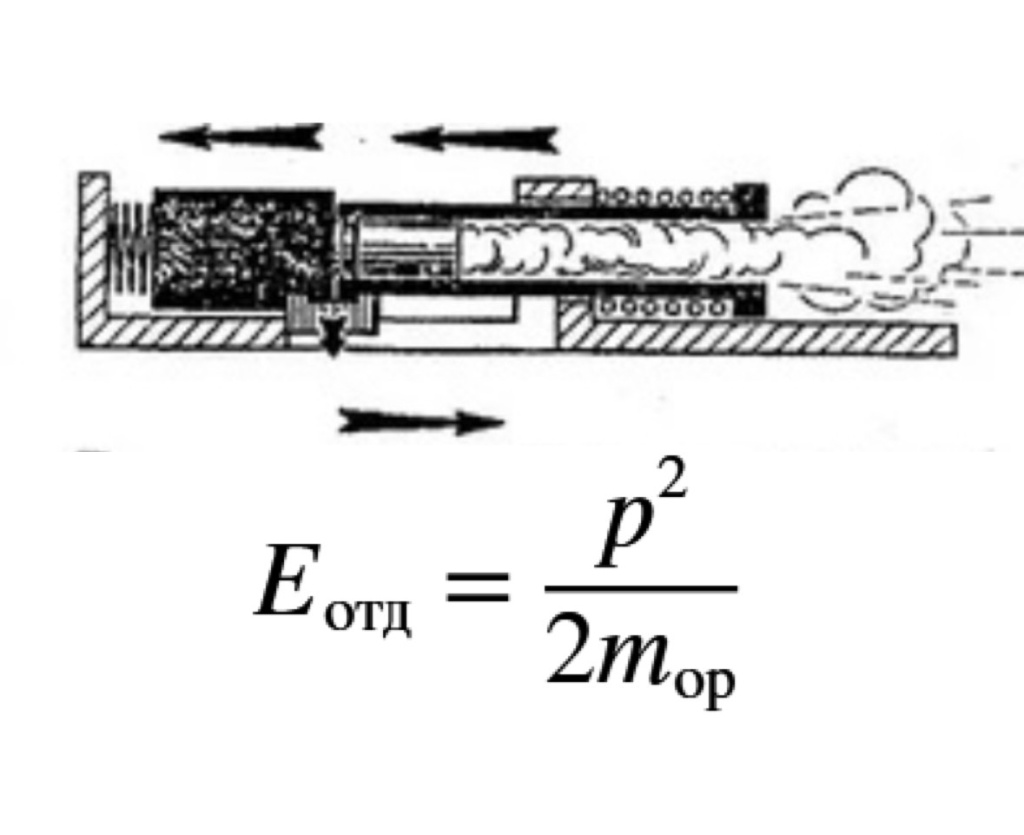

Совершенно иначе выглядит взаимодействие сил, возникающих при воспламенении порохового заряда в патроннике огнестрельного оружия. Давление, практически мгновенно возникающее в замкнутом пространстве, может достигать 3000 атмосфер (около 304 МПа) и действует во всех направлениях. Если стенки патронника способны выдержать такую нагрузку, то пуля массой 8 г и сам пистолет, масса которого примерно в 200 раз больше, начинают двигаться в противоположных направлениях.
Третий закон Ньютона поясняет, что силы действия и противодействия имеют противоположные направления. Если пуля при выстреле движется вперёд по каналу ствола, то зеркало затвора испытывает воздействие в противоположном направлении. Однако пистолет значительно тяжелее пули, поэтому скорость его движения намного меньше. Кроме того, переданная оружию энергия частично поглощается работой автоматики. В результате пуля получает, например, дульную энергию около 1000 Дж, а оружие испытывает импульс отдачи.
Отдача — одно из наиболее неприятных проявлений выстрела. Оружие «лягалось» всегда, и это неизменно создавало проблемы. Ожидание удара приклада провоцировало ошибки при прицеливании, а при использовании мощного патрона отдача могла быть весьма болезненной.
В то же время большая масса мушкетов, охотничьих ружей, а позднее и винтовок во многом смягчала отдачу. Опытный стрелок знает, что пуля покидает канал ствола очень быстро, поэтому не должен пытаться заранее компенсировать ожидаемый толчок, нарушая изготовку и прицеливание.

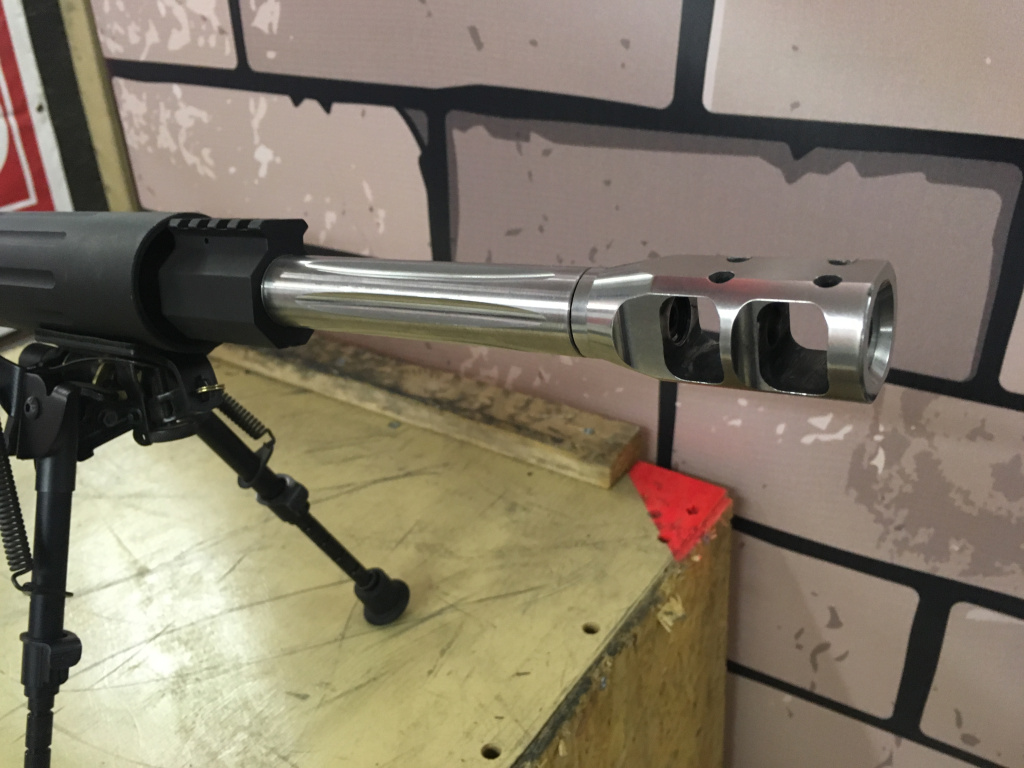

Однако это справедливо лишь до определённого предела — точнее, до определённого калибра и уровня энергии патрона. Отдача оружия калибра 12,7 мм может оказаться крайне травмоопасной. Для её уменьшения применяют дульные тормоза-компенсаторы. Перенаправляя истекающие пороховые газы, они снижают импульс отдачи и нагрузку на стрелка. О компенсаторах мы писали ранее.

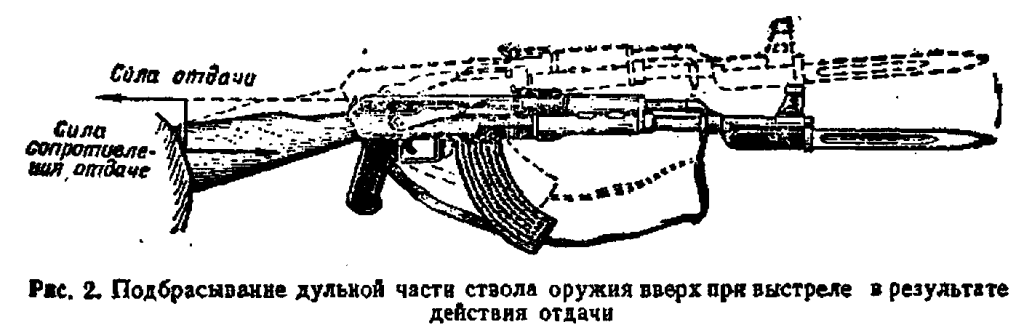

С появлением самозарядного оружия стало понятно, что серьёзную проблему представляет не только отдача, но и увод оружия с линии прицеливания — прежде всего, подброс ствола. Раньше положение оружия после вылета пули не имело решающего значения: стрелку всё равно требовалось перезарядить его и заново принять изготовку. При использовании самозарядного оружия возникла необходимость как можно быстрее возвращать прицельные приспособления на цель и производить следующий выстрел.
Конструкторы винтовок и карабинов довольно быстро нашли решение. Помимо дульных тормозов-компенсаторов, получила распространение линейная компоновка, при которой приклад располагается на одной оси с каналом ствола. Благодаря этому импульс отдачи направляется прямо в плечо стрелка, а подброс оружия уменьшается. Большая масса винтовки также делает воздействие отдачи менее заметным для прицеливания — при условии, что ствол не уводит вверх или в сторону.

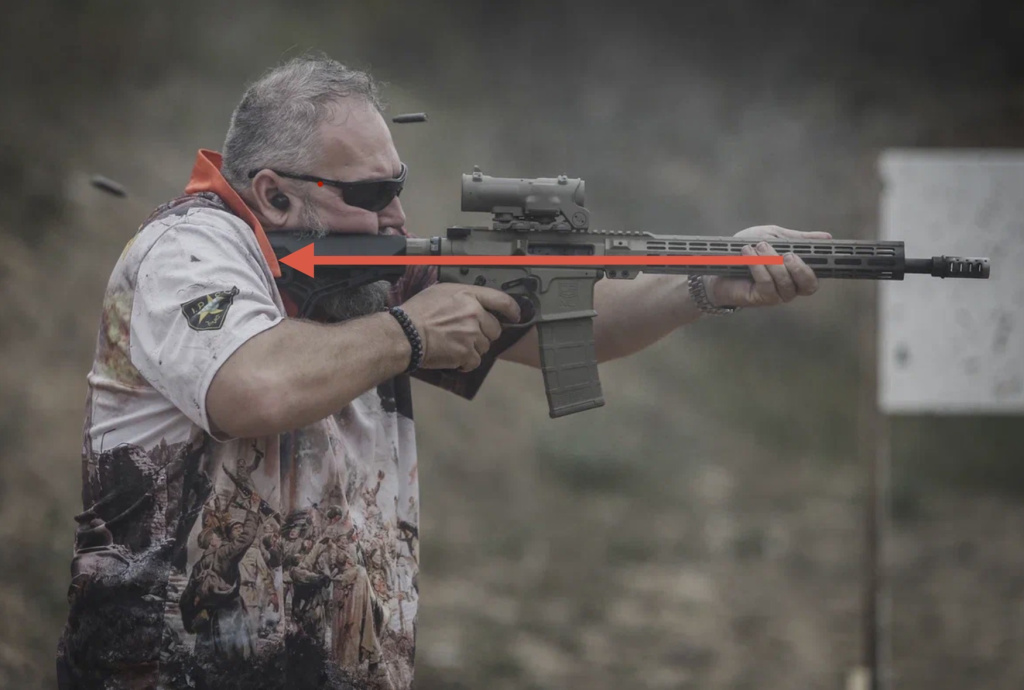

Вектор отдачи винтовки. На фотографии видно, что при темпе два-три выстрела в секунду винтовка остаётся на линии прицеливания и почти не подскакивает. Направленное в плечо движение оружия назад стрелок компенсирует собственной массой

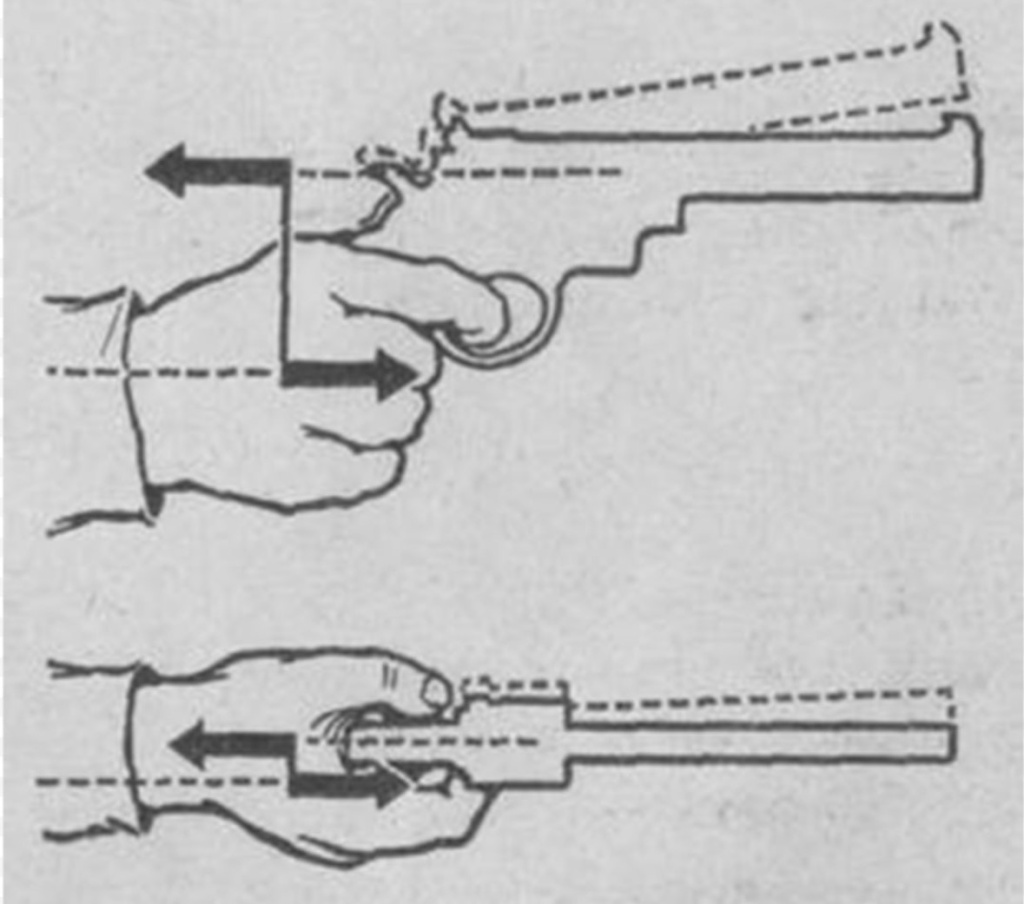

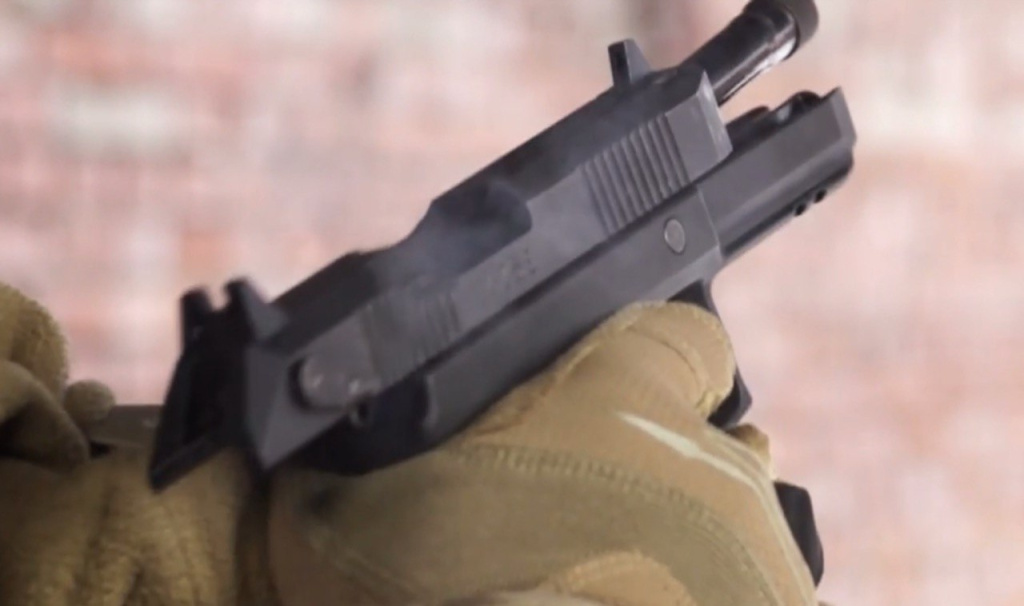

С пистолетами реализовать подобную схему значительно сложнее. Пистолет меньше и легче. Даже если замедлять движение затвора различными техническими средствами, его приход в крайнее заднее положение создаёт импульс, который воздействует на кисть стрелка и способствует подбросу ствола.

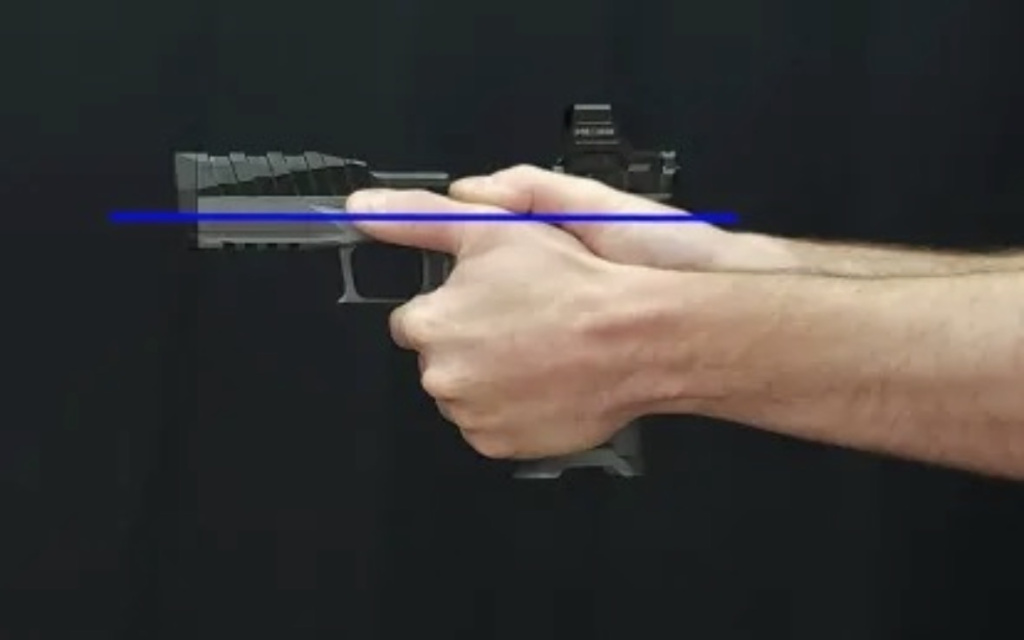

Конструкторы пистолетов Alien и Dragon, следуя тому же принципу, который был реализован создателями винтовки M16, постарались максимально понизить ось канала ствола. Благодаря этому вектор отдачи проходит ближе к ладони и создаёт меньший опрокидывающий момент. Однако анатомия человеческого запястья не позволяет полностью устранить подброс, поэтому стрелку всё равно приходится контролировать движение пистолета.
Пистолет Dragon и направление вектора отдачи
При классической компоновке стрелок в ещё большей степени вынужден компенсировать отдачу и подброс мышечным усилием. Вести быстрый и точный огонь способны прежде всего те, кто постоянно поддерживает этот навык тренировками. Но и опытные стрелки не застрахованы от ошибок.
Разумеется, многие стрелки предпочитают дополнять тренировки техническими решениями, которые помогают компенсировать недостаток навыка. В этом нет ничего плохого. Каждому хочется найти «волшебную таблетку», позволяющую быстрее получить результат без монотонных и, чего уж скрывать, дорогостоящих занятий. Тем более что для большинства людей стрельба — всего лишь хобби, поэтому проводить в тире по два-три часа пять раз в неделю физически невозможно. А именно такой объём тренировок может потребоваться для постоянного роста мастерства.
Инженеры и оружейники охотно идут навстречу таким стрелкам, постоянно разрабатывая новые системы и приспособления для контроля оружия.
Если вы хотите, чтобы пистолет лучше прощал ошибки, меньше «лягался» и подскакивал, а главное — позволял быстрее и точнее поражать цель, вам могут помочь несколько приспособлений.
Первое из них — комплект спортивных возвратных пружин. Физику не обманешь, но параметры работы автоматики можно изменить. Штатная заводская пружина любого пистолета прежде всего должна обеспечивать надёжное функционирование оружия. Комфорт стрелка и спортивные преимущества имеют второстепенное значение.

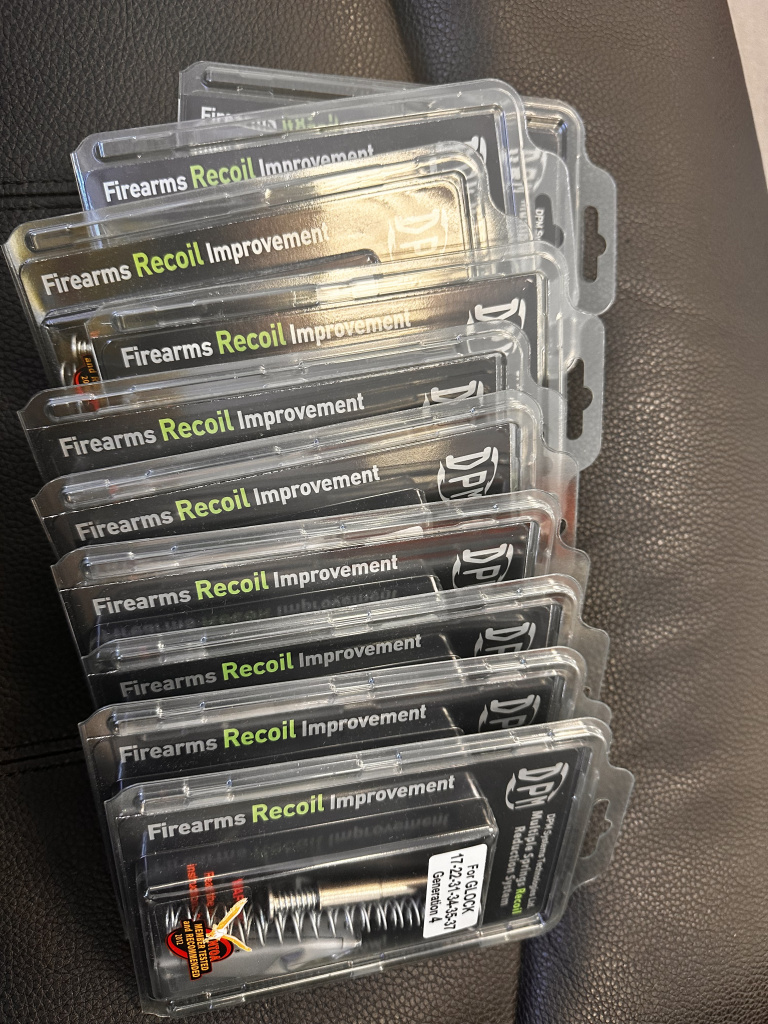

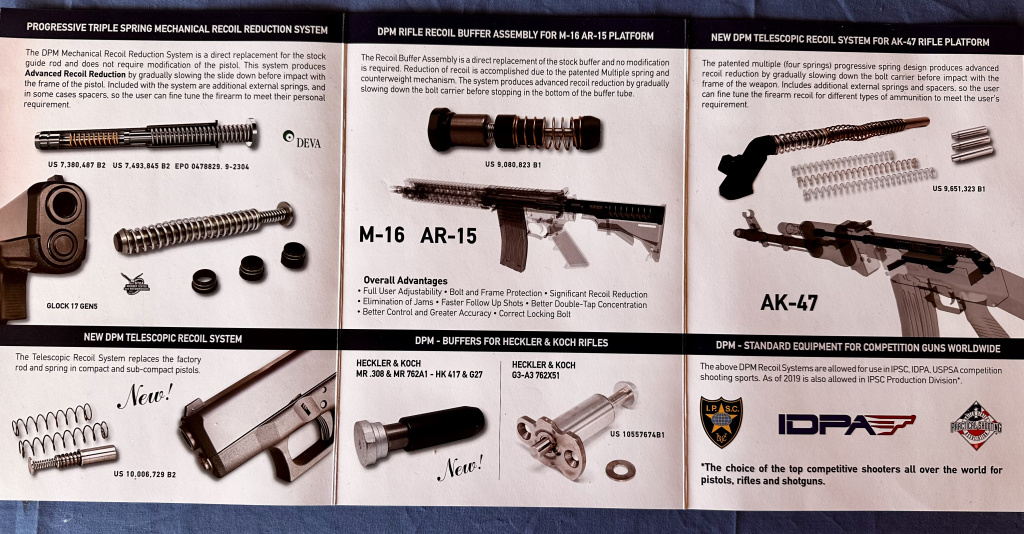

Конструкторы компании DPM рассчитали отдельные фазы работы автоматики и создали прогрессивную систему возвратных пружин. На разных этапах движения затвора в ней задействуются пружины с различным усилием. Это позволяет распределить энергию затвора таким образом, чтобы при его приходе в крайнее заднее положение скорость была ниже, а удар, способствующий подбросу оружия, — слабее.
Недостаток подобных систем заключается в необходимости подбирать характеристики пружин с учётом используемых боеприпасов. Спортсмены применяют патроны с различными параметрами, поэтому универсального варианта не существует. Кроме того, как и любые детали, предназначенные для получения спортивного преимущества, облегчённые и настроенные пружины не всегда способны обеспечить такую же надёжность и долговечность, как штатные заводские компоненты.

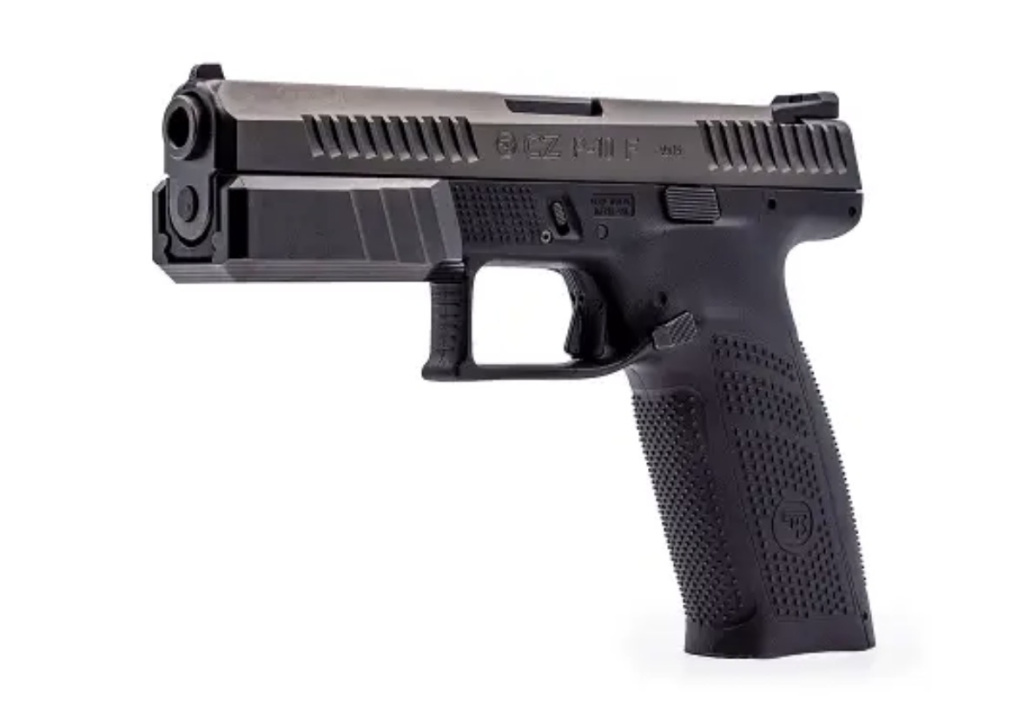

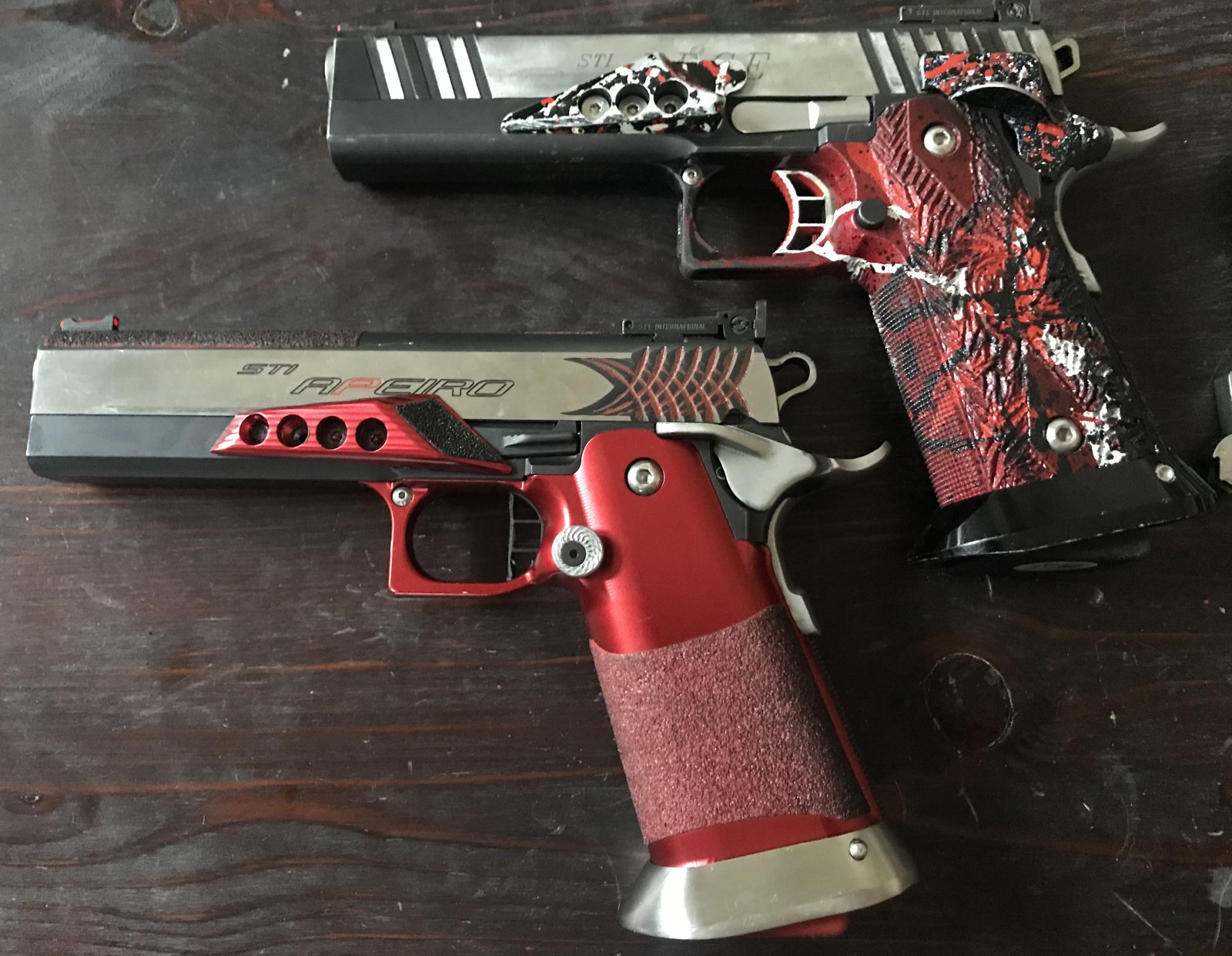

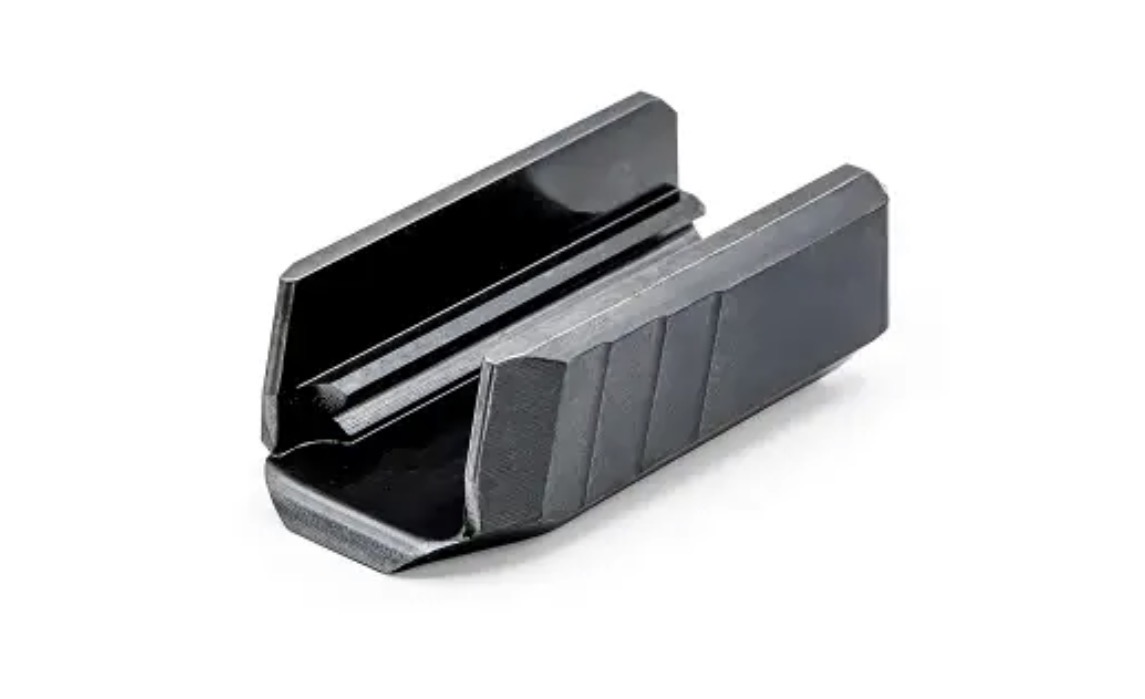

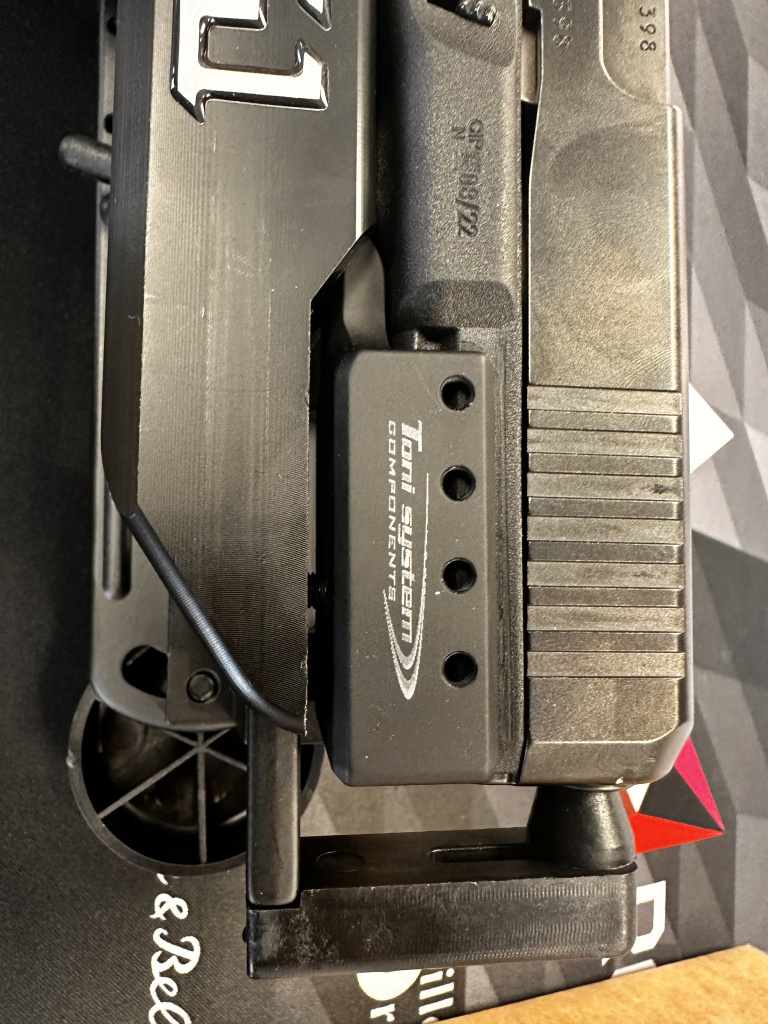

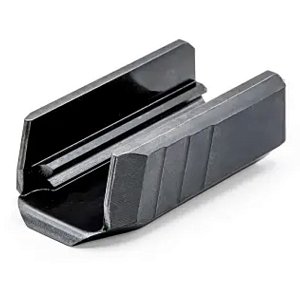

Следующее приспособление, предназначенное для уменьшения подброса оружия, по существу представляет собой груз. Утяжелитель устанавливают на рамке под стволом пистолета. Дополнительная масса увеличивает момент инерции оружия и замедляет подброс ствола.
Это довольно грубое решение, однако в спорте успех порой складывается из долей процента и нескольких граммов. Утяжелитель позволяет на несколько градусов уменьшить подброс ствола, а значит, сократить время возвращения оружия на линию прицеливания и быстрее произвести следующий выстрел.
Да, утяжелитель массой 100 г делает полуторакилограммовый пистолет ещё менее поворотливым и требует от стрелка дополнительных усилий при манипуляциях. Однако сокращение сплита — времени между двумя последовательными выстрелами — может оправдать эти неудобства.
Простая математика: если на упражнении необходимо произвести по два выстрела по 12 мишеням, то сокращение каждого сплита всего на 0,3 секунды даст выигрыш до 3,6 секунды. Для лидирующей десятки любого матча это огромный отрыв. Утяжелитель может замедлять другие манипуляции и перемещения, но его влияние на скорость повторных выстрелов часто оказывается важнее.

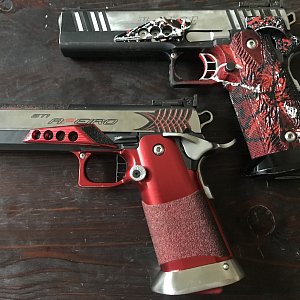

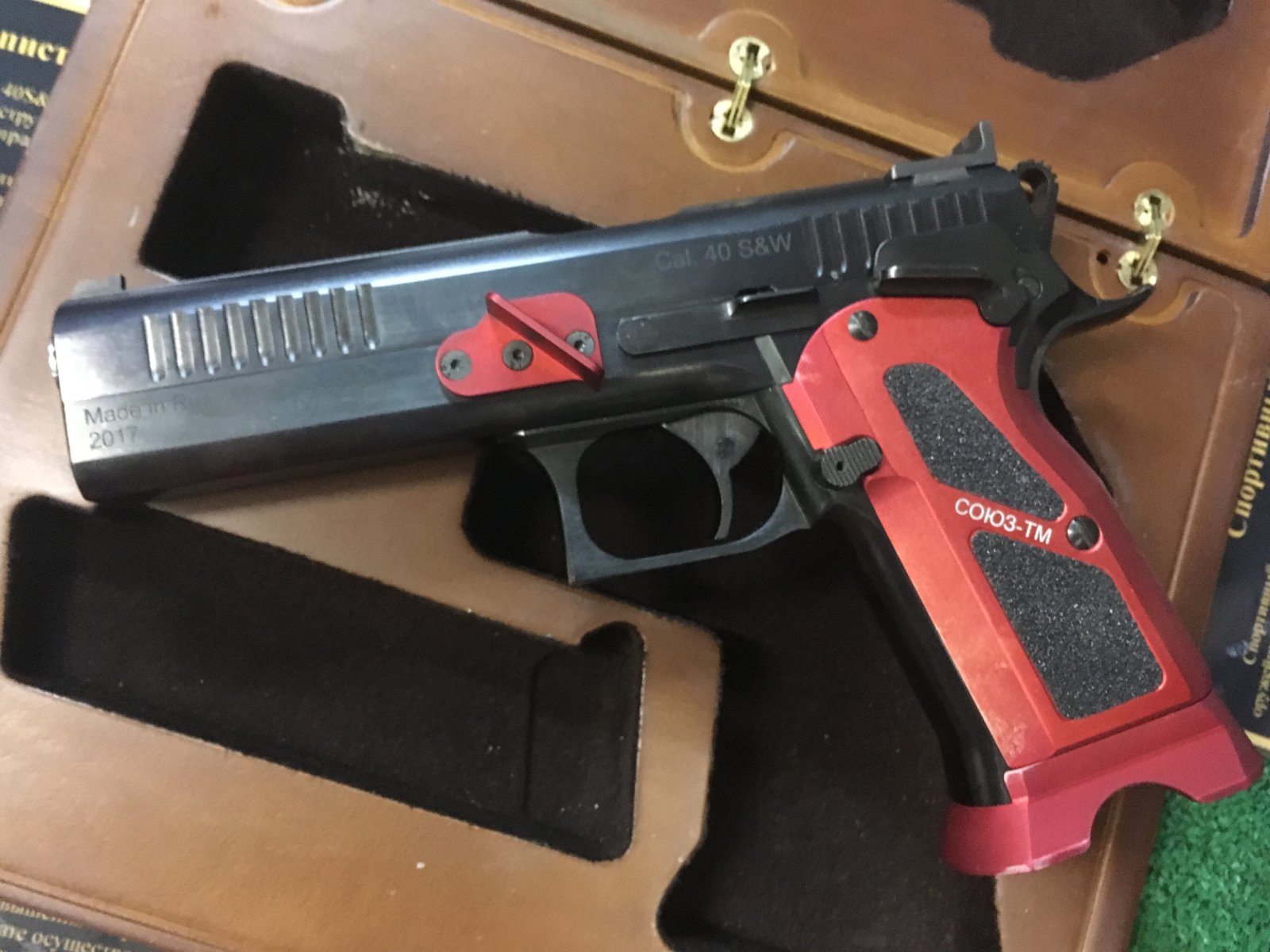

Наконец, наиболее радикальный способ контроля подброса — так называемая педаль, или упор для большого пальца слабой руки. Такой упор позволяет опытному стрелку эффективно контролировать оружие даже без спортивных пружин, демпферов и утяжелителей.
При обычном двуручном хвате слабая рука помогает сильной удерживать оружие, повышая стабильность всей системы. Руки стрелка образуют треугольник, основанием которого служит линия плеч, а вершиной — пистолет. При использовании педали слабая рука обеспечивает более жёсткий контроль оружия. Большой палец, давящий на упор, создаёт дополнительный рычаг, препятствующий подбросу ствола. Эффект напоминает действие утяжелителя, однако педаль является активным инструментом и меньше мешает другим манипуляциям.
Используя педаль, настроенные пружины, утяжелитель и спортивные патроны с уменьшенным фактором мощности, стрелок может существенно повысить скорость и точность стрельбы. Классические производители оружия долгое время недооценивали этот элемент спортивного тюнинга.
Очевидно, что дополнительная деталь, выступающая за габариты пистолета, плохо подходит для скрытого ношения. Кроме того, она может стать причиной задержки при извлечении оружия из кобуры, зацепившись за ремень или одежду.

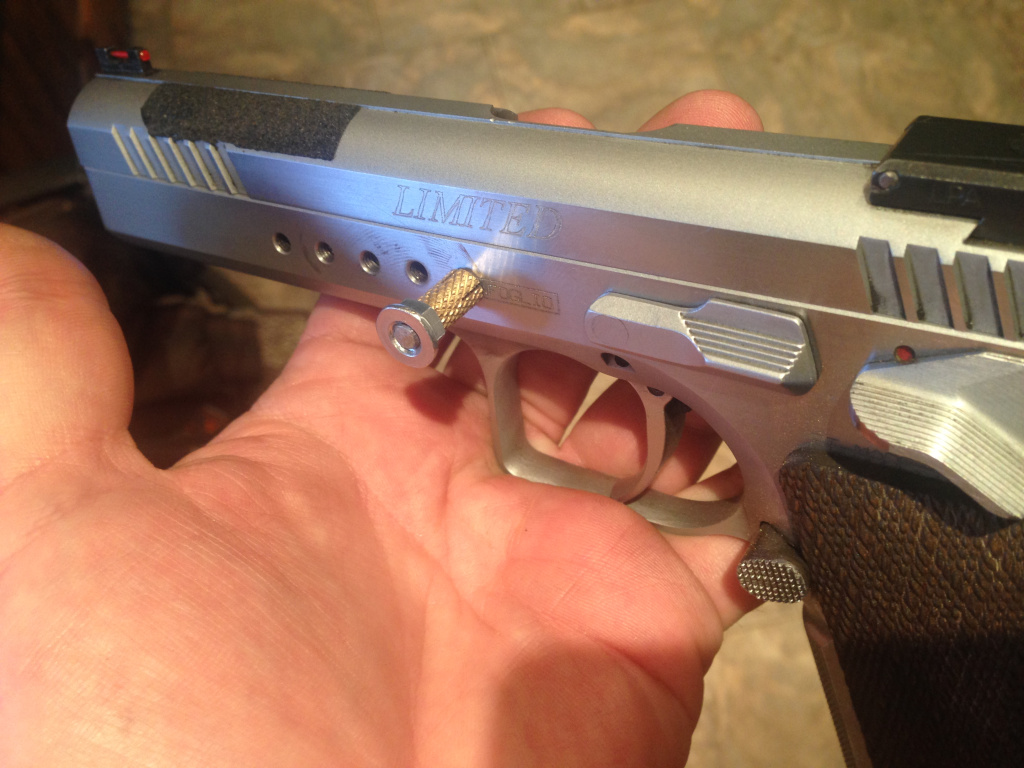

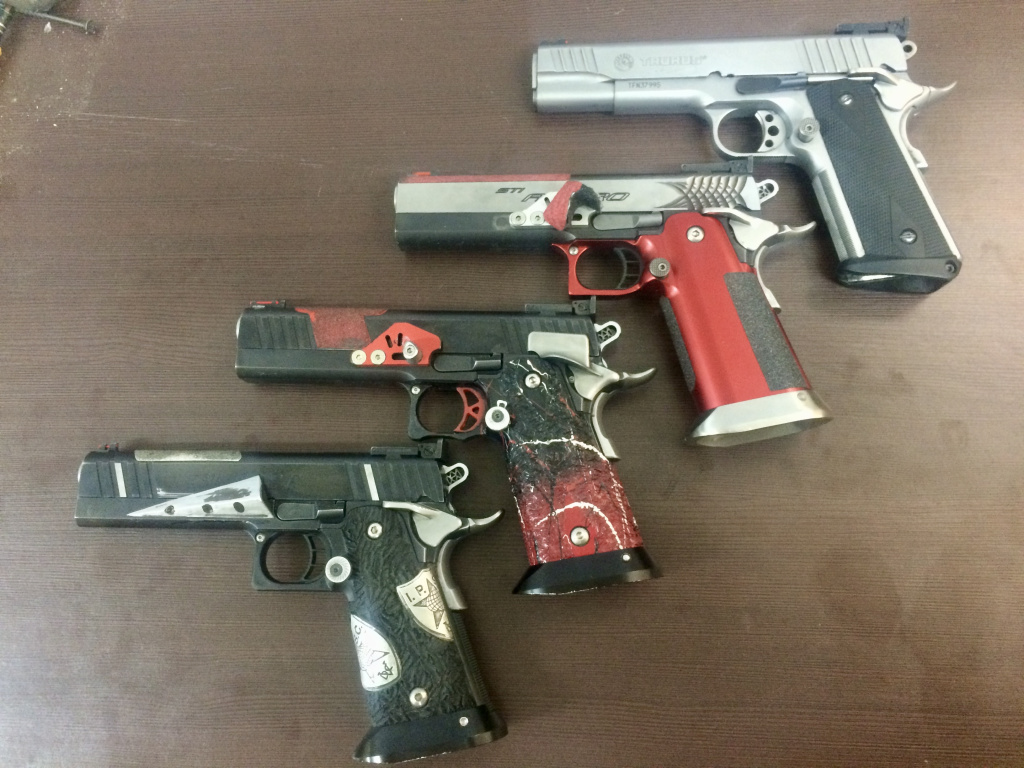

Большинство производителей даже не предусматривали на рамках своих пистолетов места, где оружейный мастер мог бы установить педаль. Долгие годы оружейные «левши» и кулибины на свой страх и риск сверлили рамки и создавали самые невероятные варианты упоров.
С развитием стрелкового спорта преимущества педали при скоростной стрельбе стали очевидны. На рынке появились пистолеты, конструкция которых предусматривает установку такого упора и позволяет адаптировать оружие к потребностям конкретного стрелка.

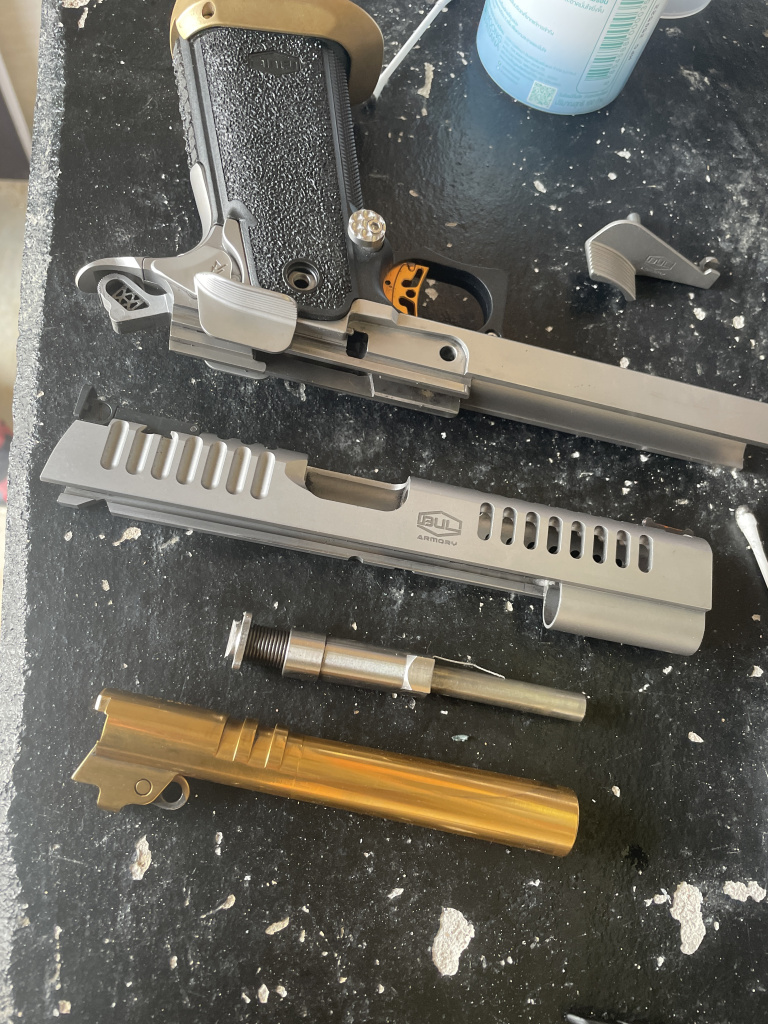

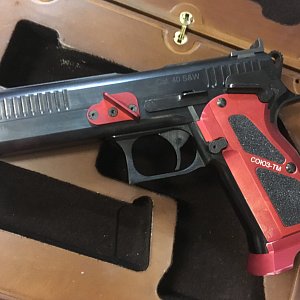

Одной из первых подобное решение предложила компания Phoenix. На рамке её пистолета предусмотрено посадочное место для фирменной педали. Вместо неё можно установить текстурированную заглушку, соответствующую требованиям серийного класса и также обеспечивающую некоторую опору для большого пальца.

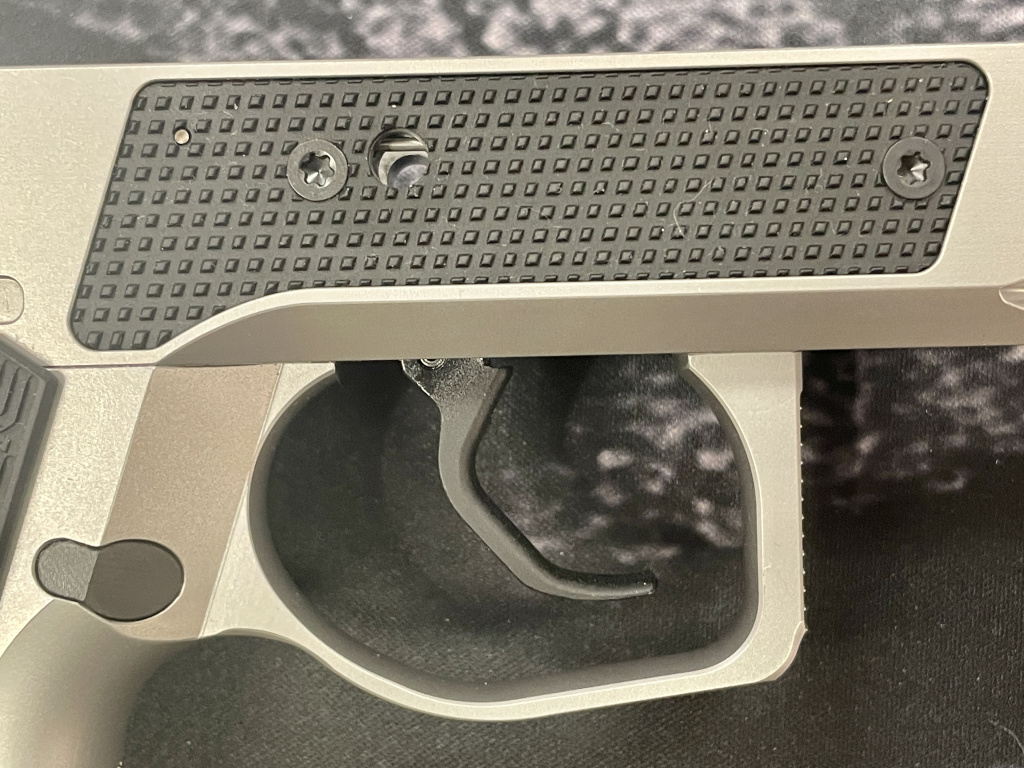

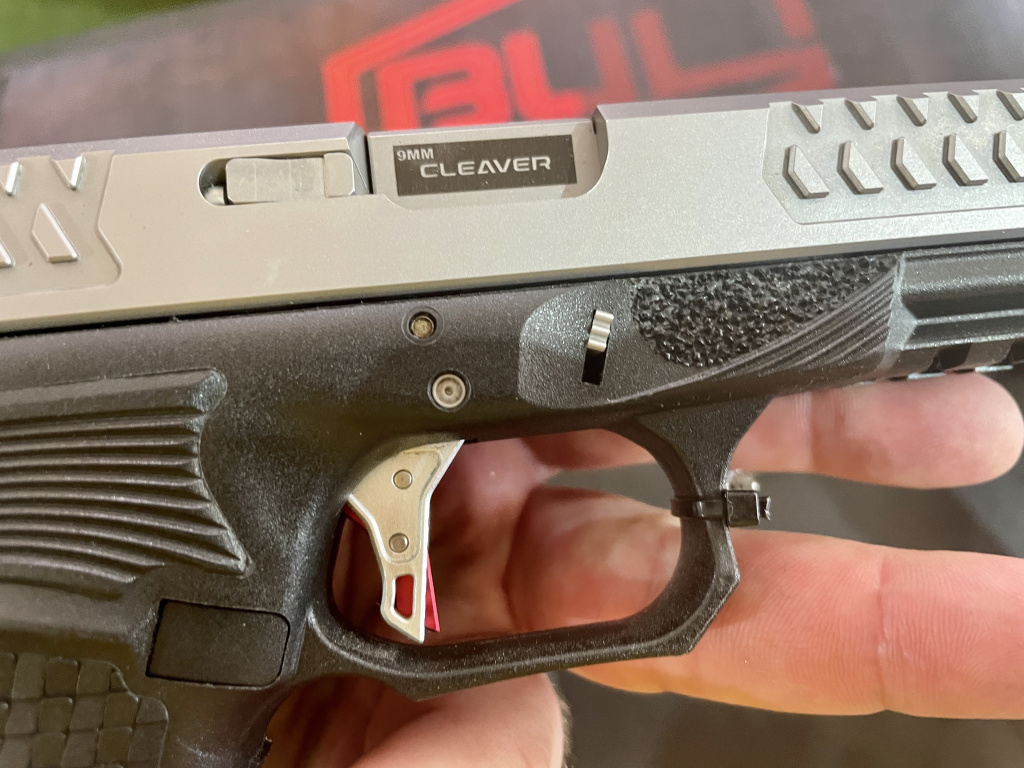

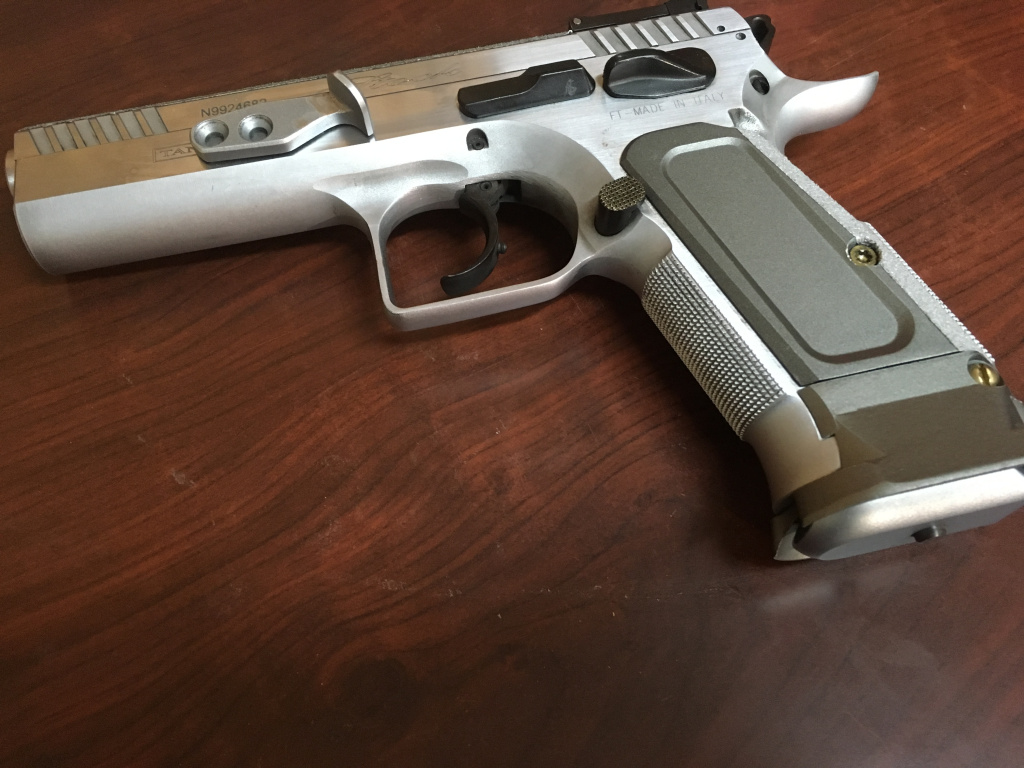

Многие производители оружия для скрытого ношения и служебных пистолетов, понимая недостатки выступающих деталей, всё же предусмотрели в обтекаемой и компактной конструкции рамки небольшие выступы или текстурированные площадки. По существу, они выполняют функцию уменьшенной спортивной педали.
Конечно, такие выступы не обеспечивают и 30% площади контакта с пальцем по сравнению с полноценной педалью. Однако опытному стрелку даже небольшой упор помогает повысить скорость и точность стрельбы. Признанием эффективности этого решения стало появление выраженной опорной площадки для большого пальца на рамке шестого поколения пистолетов Glock.
Однако педаль предназначена не только для спорта. Она может пригодиться стрелку, который не имеет возможности ежедневно тренироваться с пистолетом, но хочет быть уверенным в стабильном контроле оружия при внезапной необходимости его применения. Причём речь может идти не о спортивном тюнингованном пистолете стоимостью €5 000–8 000, а о подержанном Glock 19, купленном за €400.

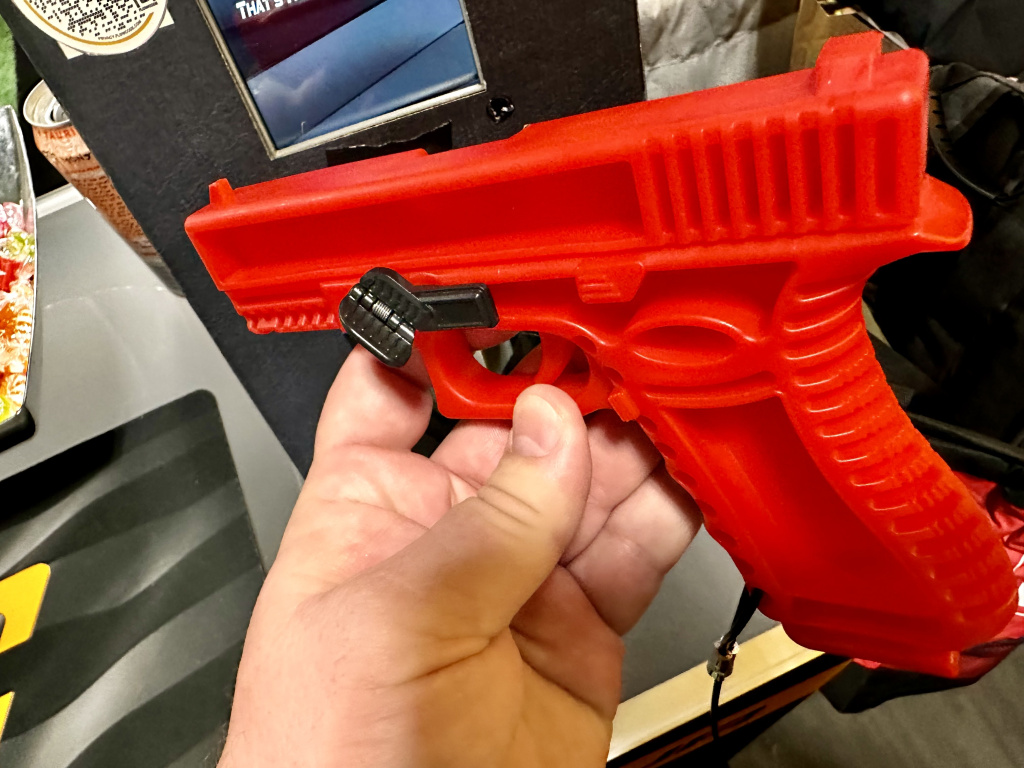

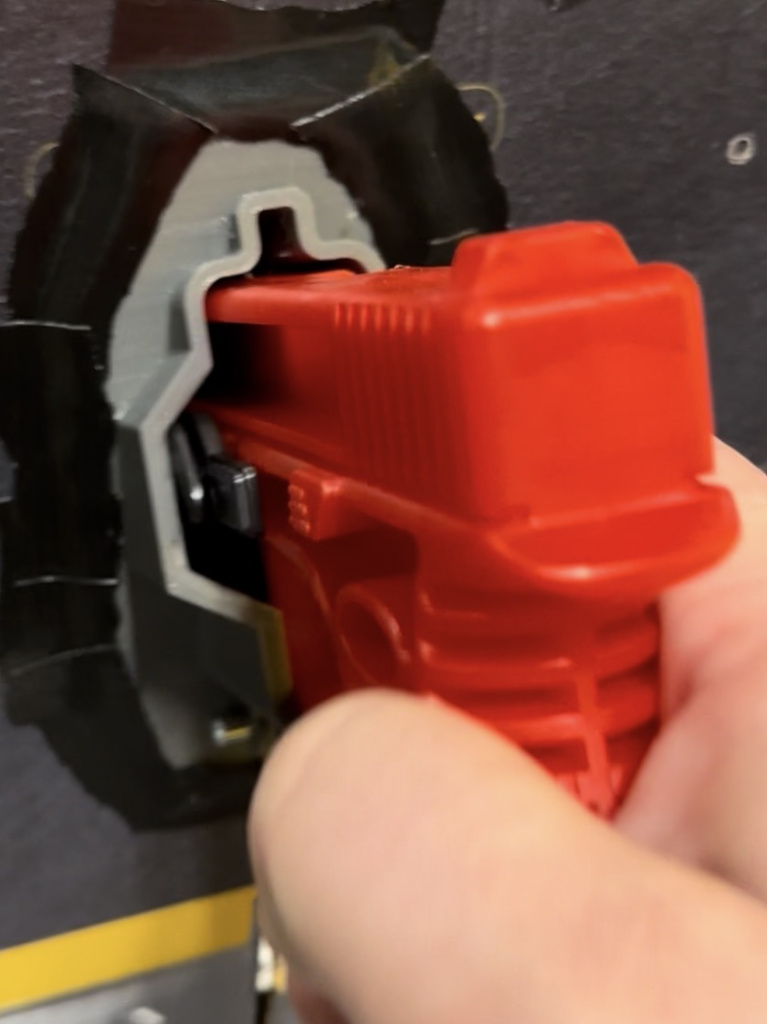

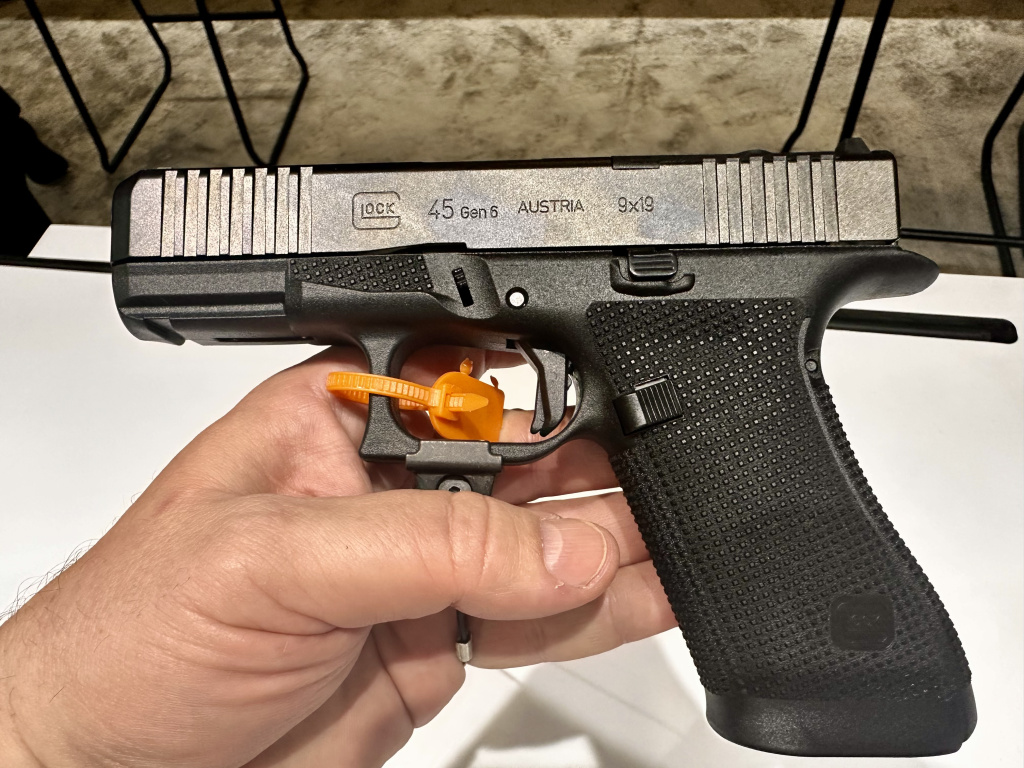

Здесь стоит вспомнить изделие американской компании Acme Gunstore — запатентованный складной упор, устанавливаемый вместо рычага затворной задержки. Конструкция позволяет скрытно носить пистолет в кобуре, безопасно извлекать его и при необходимости раскладывать педаль для полноценного контроля оружия.

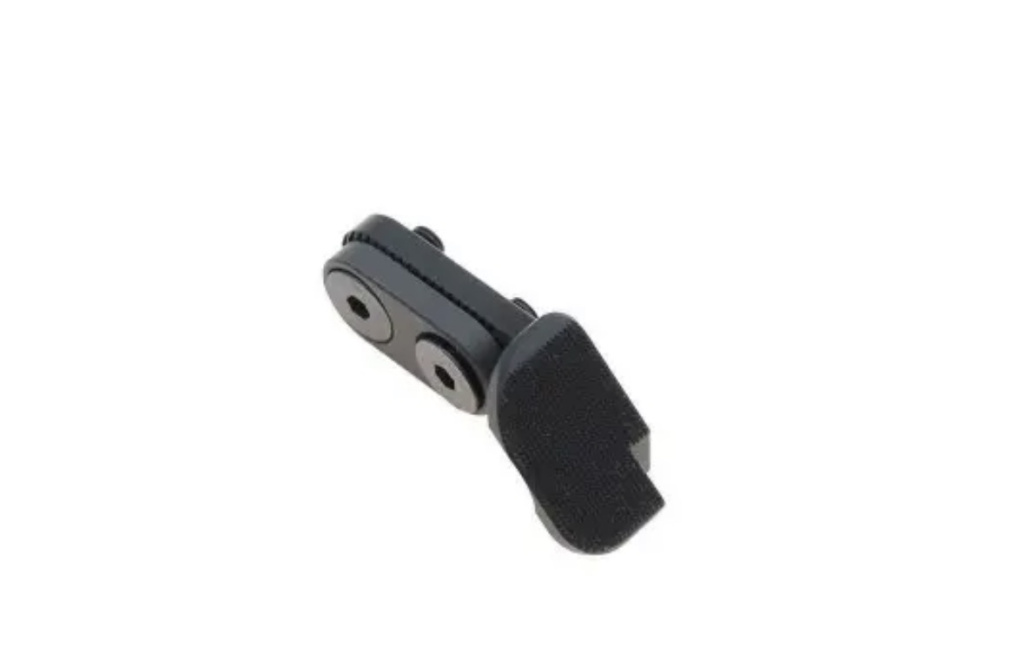

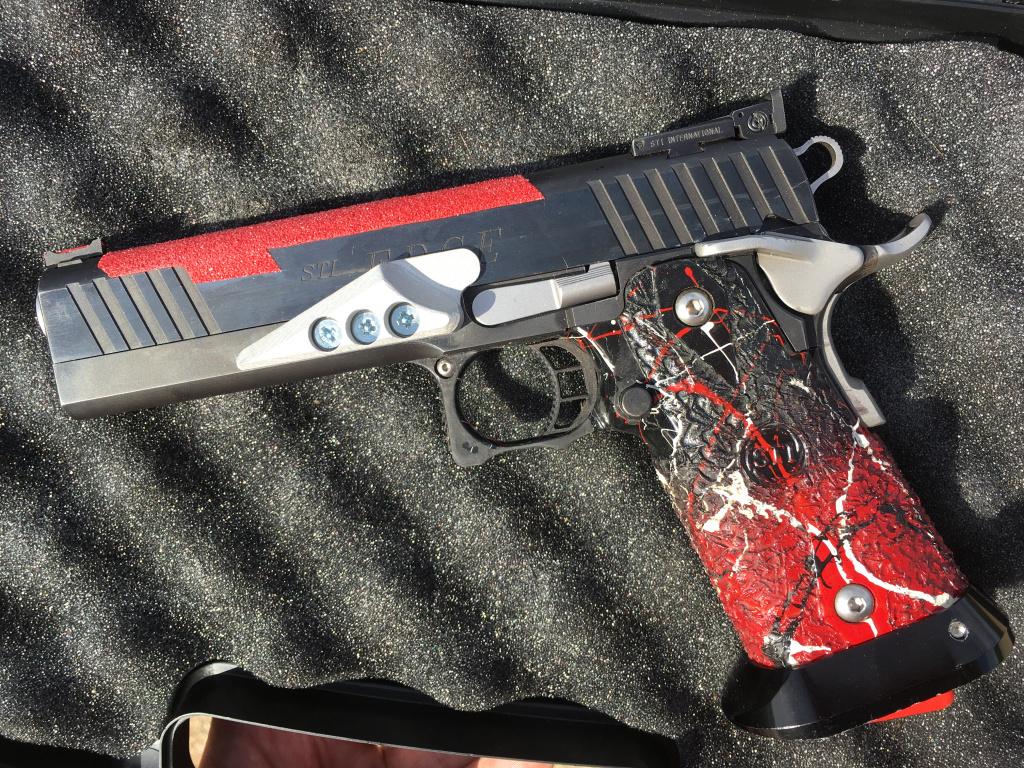

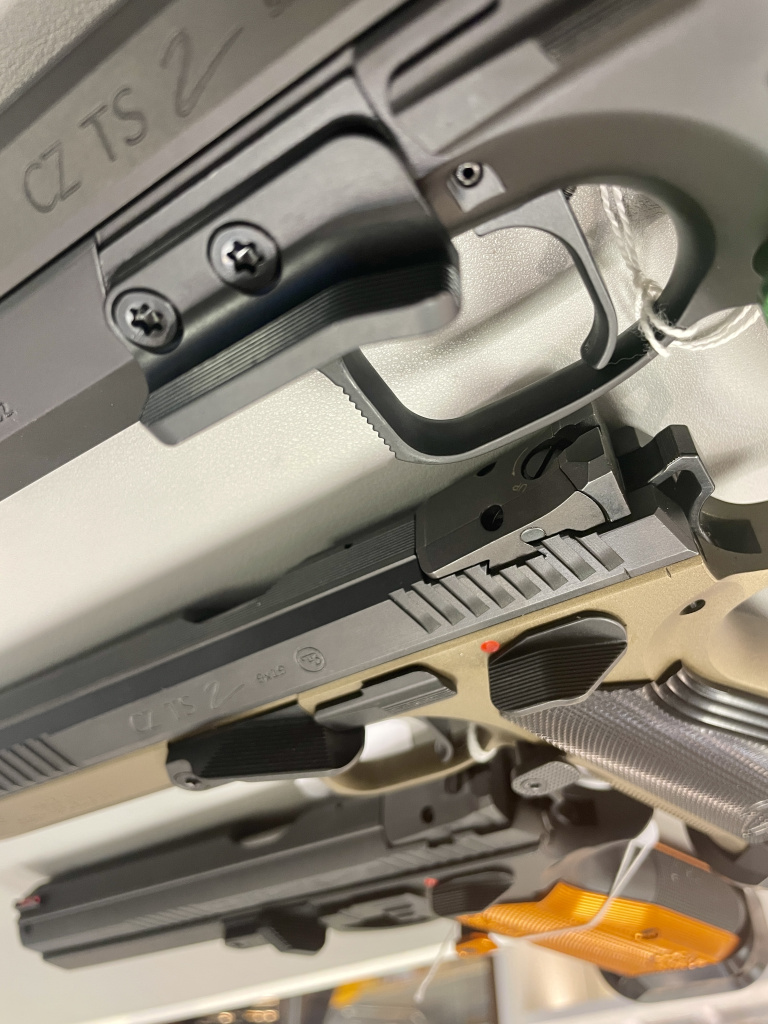

Компания Eemann Tech также разработала универсальную педаль для установки на пистолеты, рамка которых имеет подходящий плоский участок. Пара винтов удерживает основание упора, положение которого можно регулировать с учётом длины большого пальца и особенностей хвата стрелка.
Подобные системы предлагают Double-Alpha Academy и многие американские производители. Однако для стрелков, которые при досылании патрона удерживают затвор за переднюю часть, выступающая педаль может стать травмоопасным элементом и повредить ладонь.

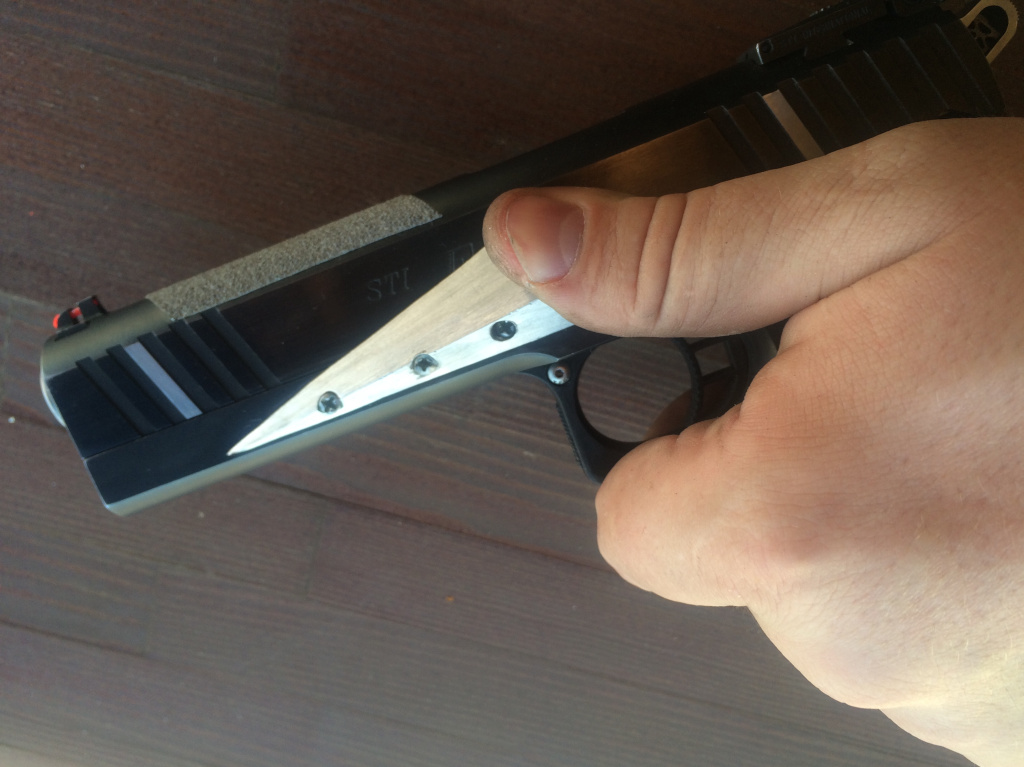

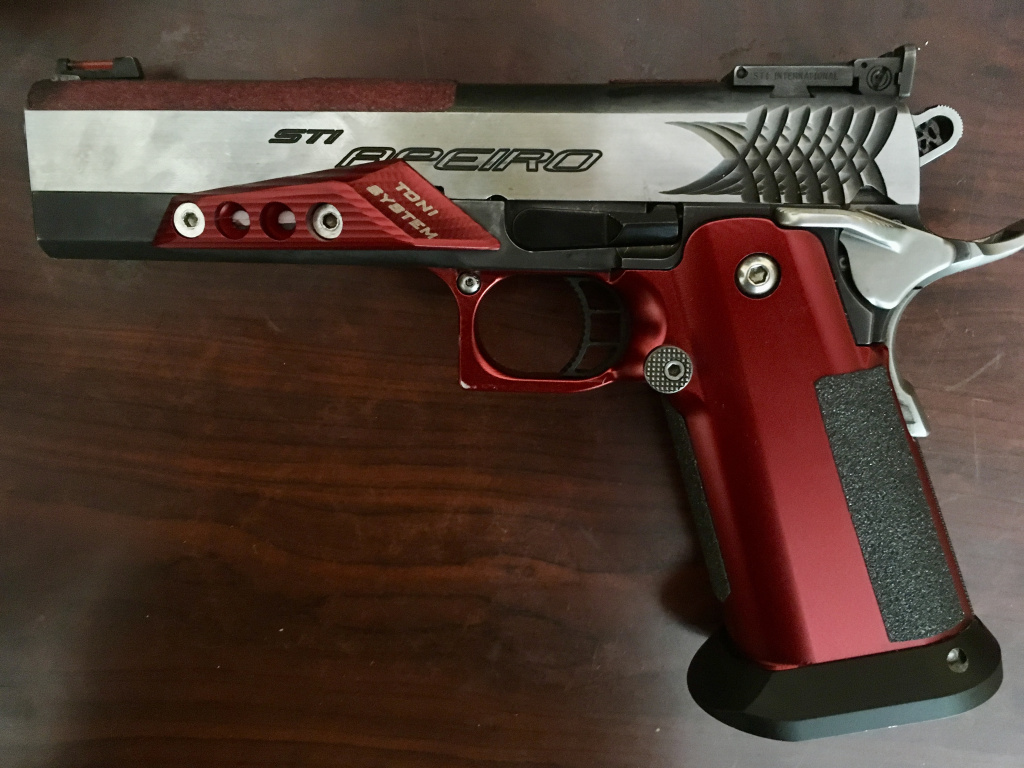

Значительно безопаснее в этом отношении решения компании Toni System. За рабочей площадкой профиль детали плавно сужается, позволяя ладони скользить вдоль корпуса пистолета без риска зацепиться за острый выступ и повредить кожу.

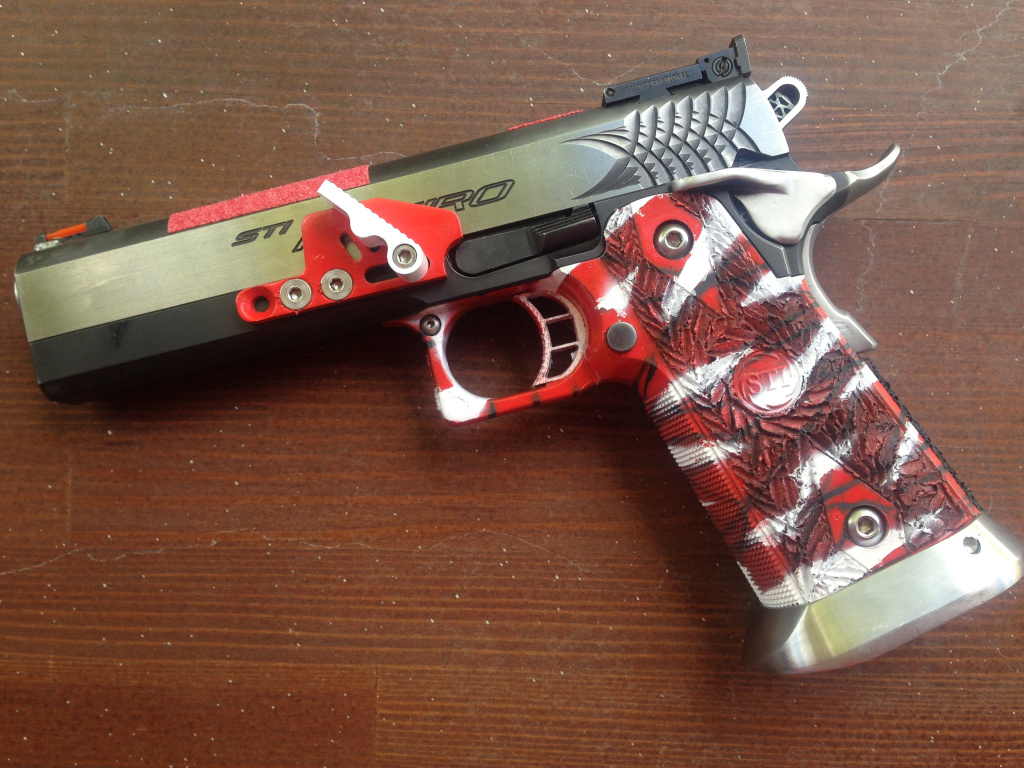

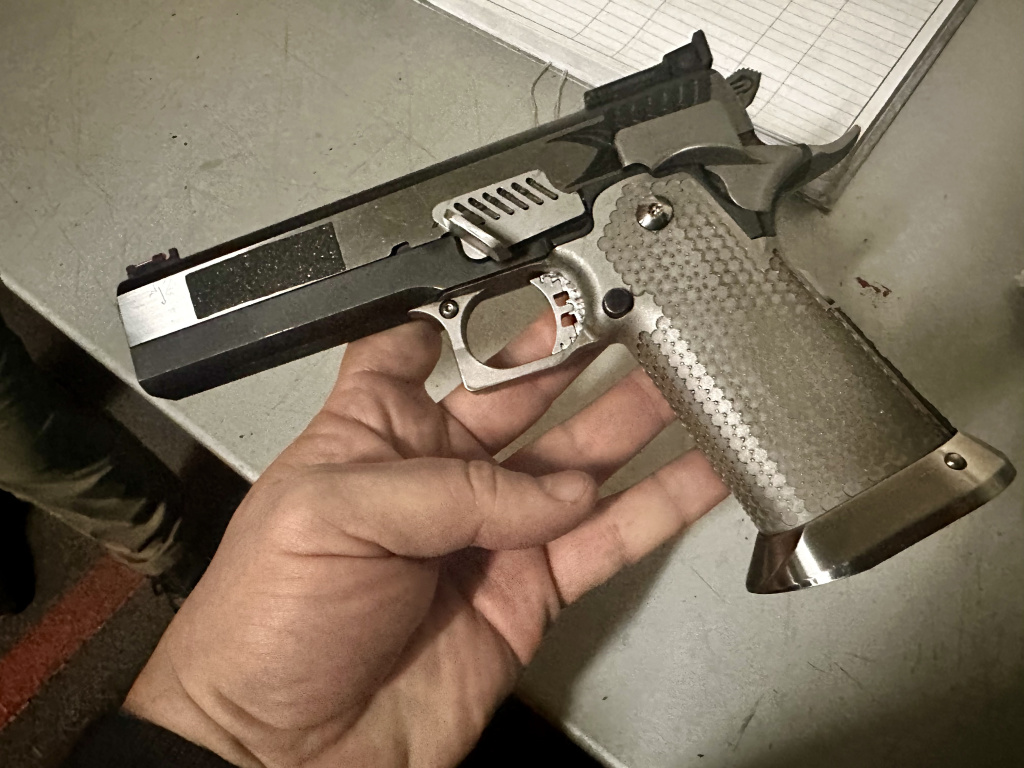

Модель «Осколок льда», появившаяся ещё раньше, также имеет выраженный спортивный дизайн. В отличие от предыдущего образца, эта педаль обеспечивает более определённый угол опоры для пальца, улучшая контроль отдачи. Кроме того, она оснащена щитком, отделяющим большой палец от затвора.
Педали без защитного щитка допускают случайное касание затвора пальцем при стрельбе. Это может затормозить движение затвора и привести к задержке при перезаряжании оружия.
Есть ещё один нюанс, о котором необходимо упомянуть. Для установки большинства педалей требуется сверлить отверстия в рамке оружия. После такой модификации пистолет нельзя использовать в Серийном классе Практической стрельбы, правила которого не допускают подобных изменений. Кроме того, законодательство некоторых стран может рассматривать такие манипуляции как переделку оружия и требовать специального разрешения.

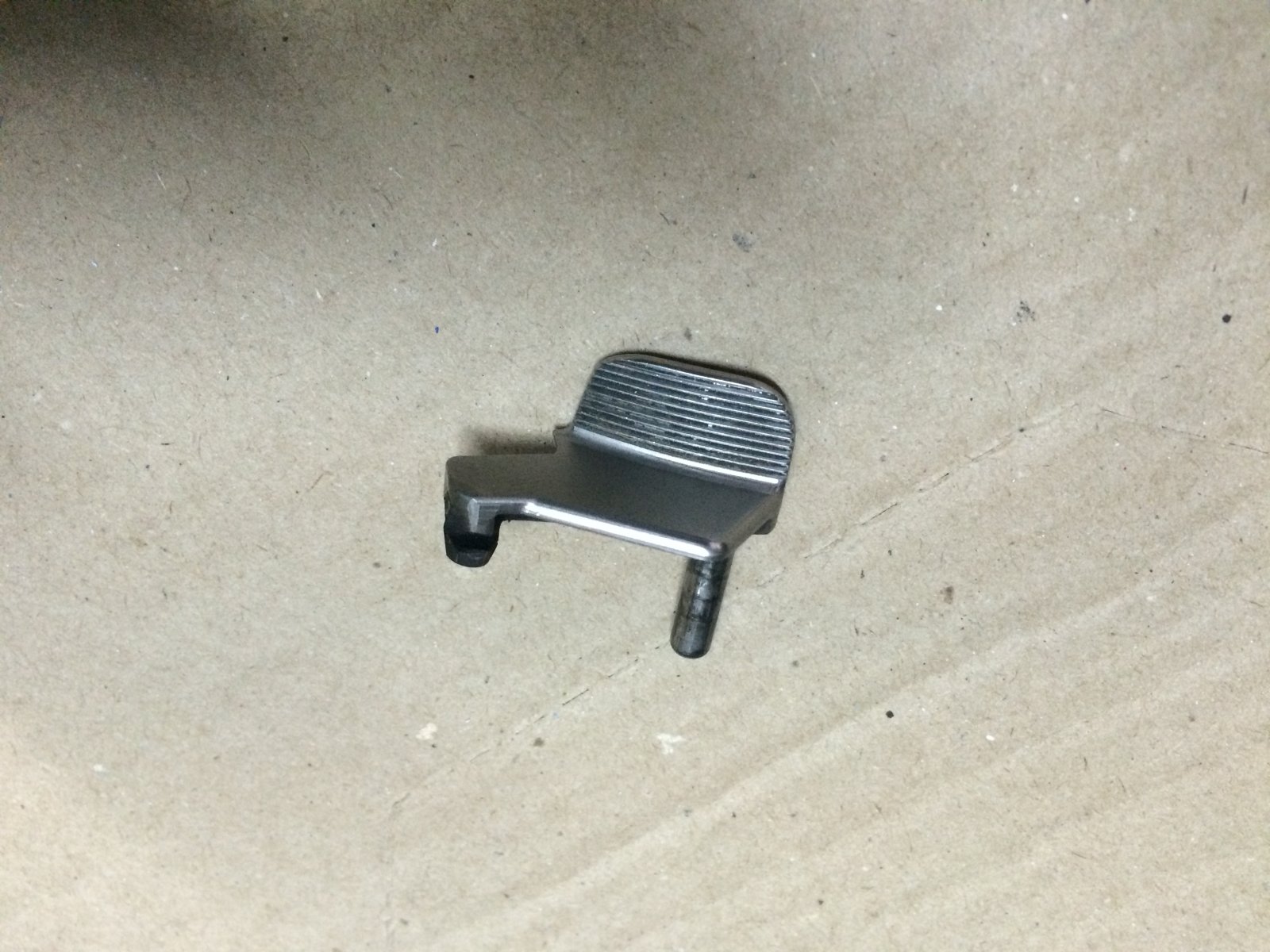

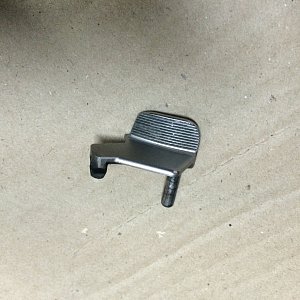

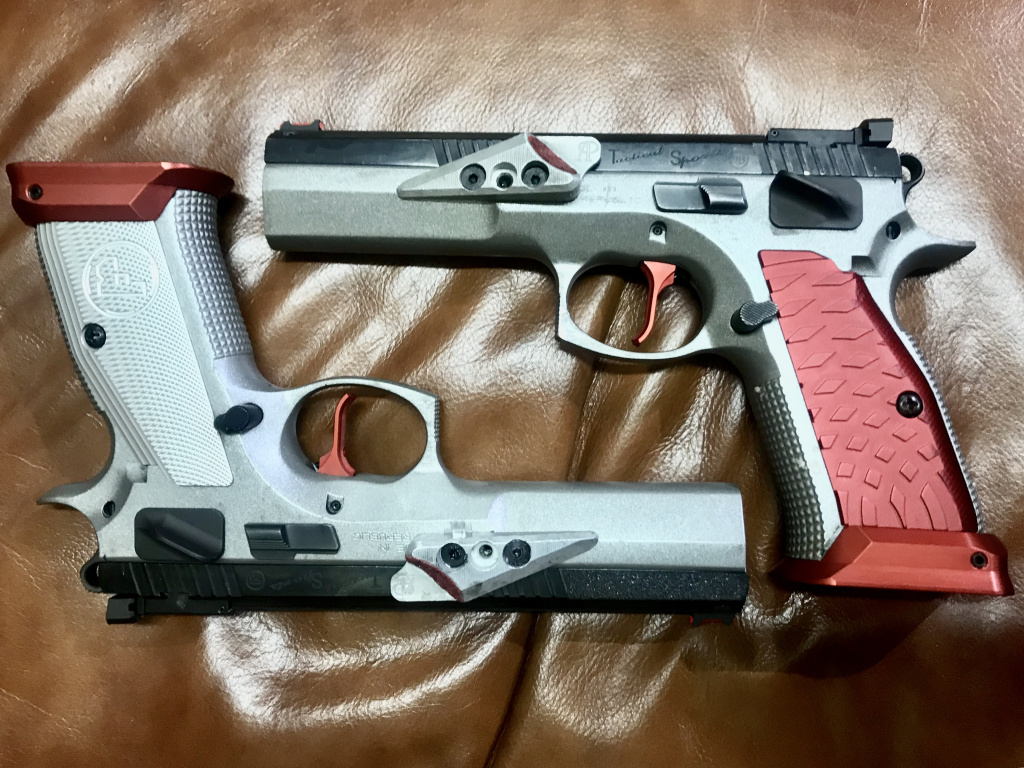

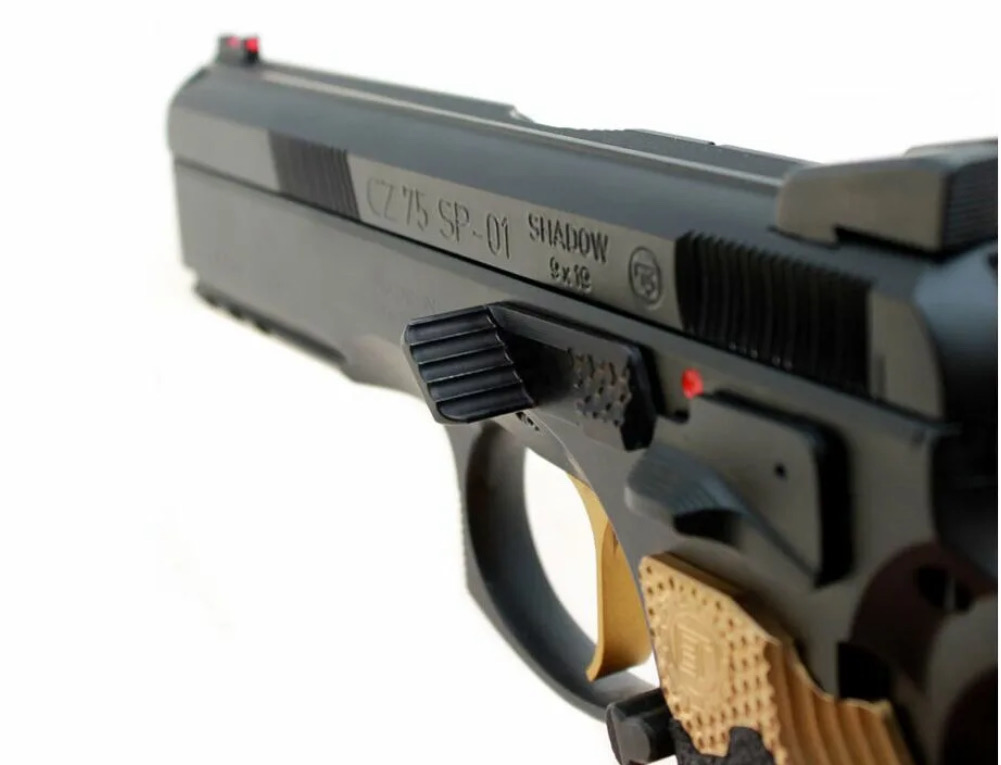

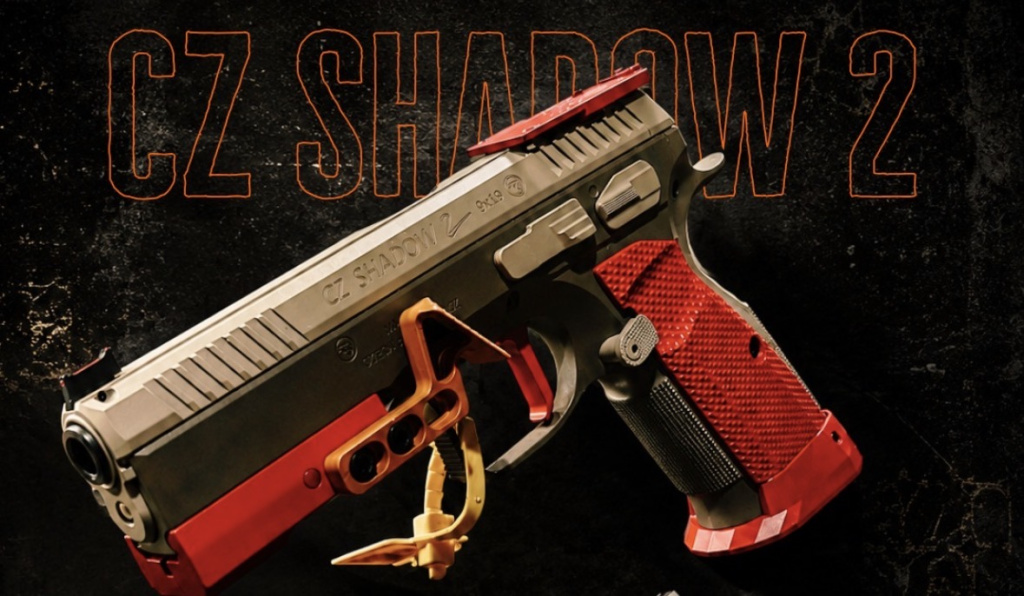

Компания Eemann Tech выпустила для пистолетов Colt 1911/2011 и CZ Shadow упор для большого пальца, совмещённый с рычагом затворной задержки. Для его установки не требуется вносить необратимые изменения в конструкцию оружия.
Штатную затворную задержку заменяют аналогичной деталью, оснащённой педалью.
Простое и элегантное решение.
Ещё один вариант установки педали без сверления рамки объединён с утяжелителем: упор закрепляется на грузе, а не на оружии. Мексиканская компания Visão Custom разработала такое решение для тех, кто хочет одновременно уменьшить подброс и сохранить рамку пистолета без необратимых изменений.
Стремление уменьшить отдачу и подброс возникло ещё в эпоху становления пистолетов Открытого класса. В поисках максимальной стабильности спортсмены испытывали самые разные, порой весьма необычные и неэстетичные решения. Так появились педали, утяжелители, компенсаторы и множество других приспособлений, часть которых оказалась менее эффективной и со временем исчезла.
Однако основная задача — недорого, надёжно и элегантно обуздать физику выстрела — всегда будет двигать вперёд развитие стрелкового оружия.
