Предлагаем вашему вниманию заключительную часть исторического очерка, посвященного истории развития французской оружейной конструкторской мысли XIX века, подготовленного американским оружейным экспертом Гарри Джеймсом. Материал был опубликован на сайте gunsandammo.com.
Perrin, Raphael
Несмотря на ограниченные поставки, методом исключения можно выделить два наиболее успешных французских револьвера, попавших на американские берега во время Гражданской войны: Perrin и Raphael.
Револьвер Perrin — в конечном итоге выпускавшийся в трех вариантах, два с открытой верхней рамкой и один с верхней планкой — был разработан Луи Перреном в Париже и запатентован в 1859 году. Обе модели были без штифта и в основном отличались друг от друга переработанными затворными группами и некоторыми внутренними усовершенствованиями. Эти 6-зарядные револьверы были разработаны для использования с интересным, довольно сложным патроном с толстой закраиной и внутренним капсюлем. Калибры были следующие: 9 мм, 11 мм и 12 мм, причем последний был предназначен для армейского оружия.

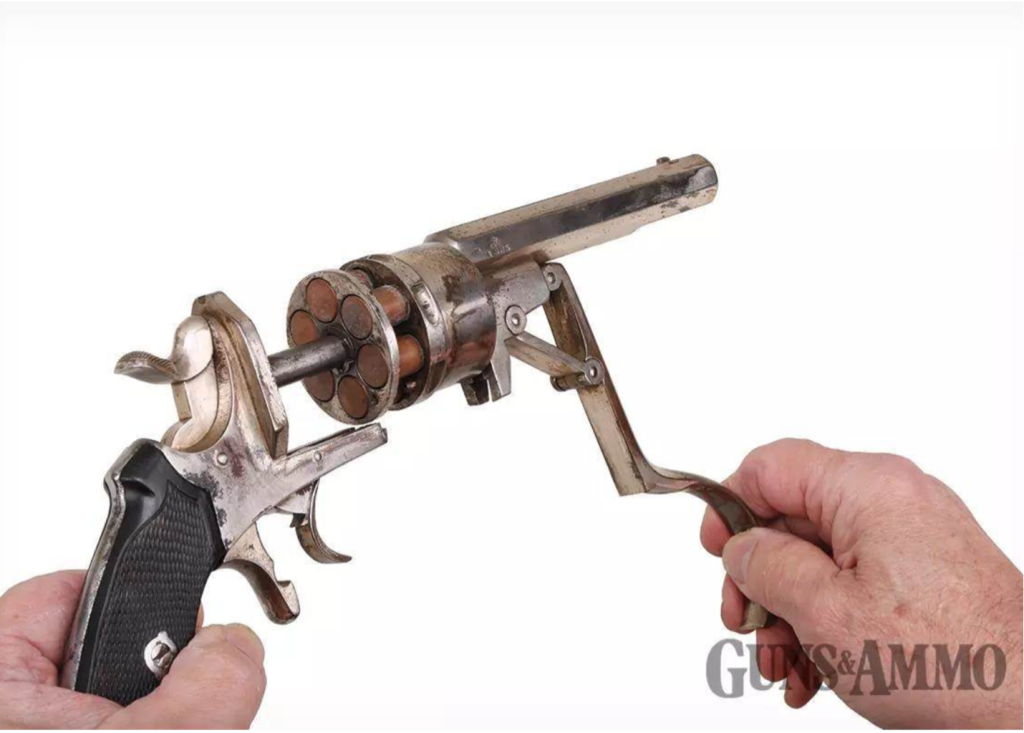

Спусковая группа Galand выполняет двойную функцию управляющего рычага. При опускании он отодвигает ствол от рамы, в то же время активируя выбрасыватель, который извлекает корпуса стреляных гильз
Поскольку у пистолетов Perrin отсутствовали выступы на курке, в конструкцию была встроена хитрая система, благодаря которой при слабом нажатии на спусковой крючок назад предохранительная пружина защелкивалась в нужном положении и удерживала курок в укороченном полувзводе, что позволяло заряжать патрон и выбрасывать пустую гильзу.
Патрон, разработанный для этих револьверов, был похож на более поздний патрон Galand, но не совсем идентичен ему. Perrin был одним из первых типов самозарядных револьверов под патрон центрального воспламенения, проложивших путь для более поздних усовершенствованных конструкций. В целом они работали вполне хорошо. Из-за уменьшенной длины, довольно сложного внутреннего механизма центрального воспламенения и относительно глубокой посадки пули пространство внутри гильзы для пороха было значительно уменьшено. Это привело к довольно слабому останавливающему действию.

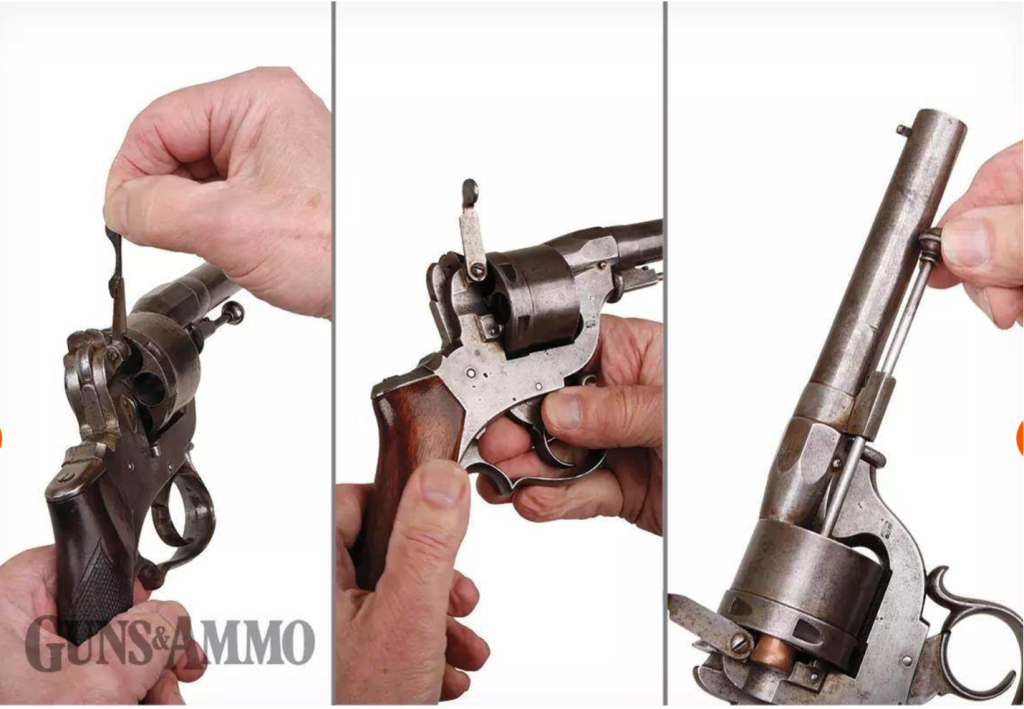

Основное различие между револьверами типа I и типа II Perrin заключается в надежности отверстий для перезарядки револьвера. Тип I оснащен тонким рычагом, который поворачивается в сторону, в то время как у типа II рычаг оттягивается назад. В обоих разновидностях используется боковой штифт для выброса
Револьверы Perrin были качественной сборки и надежны. В начале Гражданской войны Соединенные Штаты заключили контракт на 1000 единиц Perrin типа I и типа II, а также на некоторое количество боеприпасов. Однако распределение этих пистолетов было беспорядочным, поэтому трудно определить, сколько из них, если вообще хоть сколько-то, участвовали в боевых действиях до их прекращения в 1865 году.
Самым сильным конкурентом Perrin был 11-мм револьвер Raphael с двойным/одинарным действием (DA/SA), разработанный около 1860 года парижанами Марсьялем Пидо и Шарлем Кордье. В США он получил название Raphael, потому что экземпляры были приобретены Министерством обороны северян у импортера George Raphael & Co. Raphael несколько напоминал Perrin, но был оснащен выступом на курке для взведения большим пальцем. В то время как в Perrin использовались вращающиеся подствольные стержни выбрасывателя, Raphael был оснащен отдельным кольцом выбрасывателя, расположенным на рукоятке. Его можно было открутить и использовать для отдельного извлечения гильз из задней части барабана пистолета через загрузочное отверстие. Хотя механизм двойного действия был относительно простым, барабан был сложным, состоящим из основного корпуса и задней пластины, которая вращалась вместе с барабаном. При открытии отверстия для перезарядки он разблокировался, что позволяло выбрасывать гильзы.

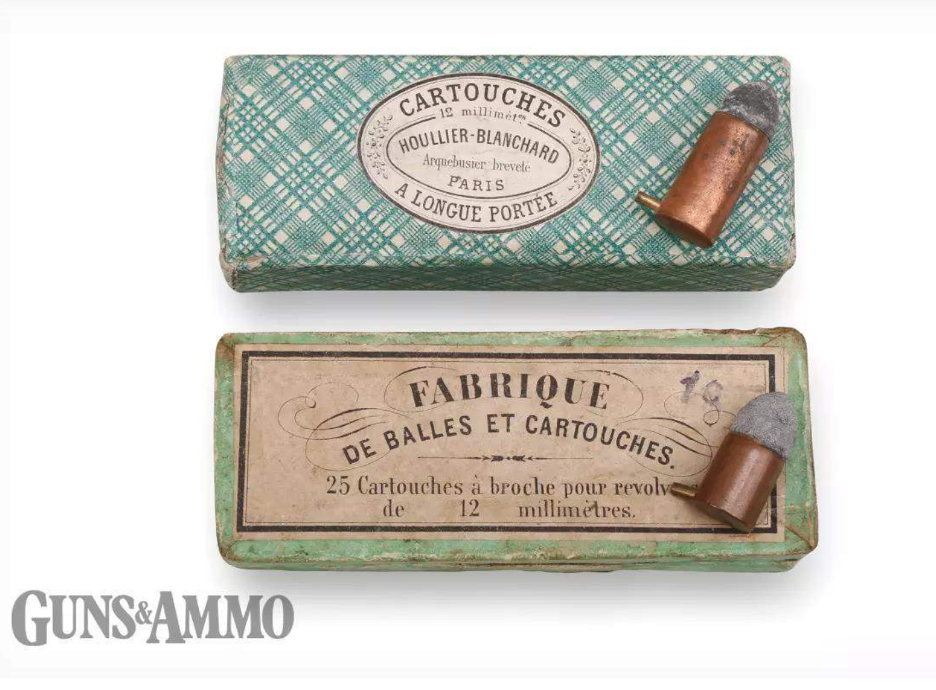

Длинные и короткие 12-мм патроны с капсюлем с соответствующими им коробками
Galand
Хотя упомянутые до сих пор револьверы, безусловно, обладают своей индивидуальностью, у них есть несколько общих черт. Во-первых, несмотря на то, что они были предшественниками эры использования самозарядных патронов, их мощность была довольно низкой. Заряжать и обращаться с ними можно было быстрее, чем с капсюльными револьверами, но гильзы приходилось выбрасывать по одной, что замедляло процесс перезарядки.
Последняя проблема была успешно решена в 1868 году с появлением нового револьвера, разработанного парижанином Шарлем-Франсуа Галандом. Вместо цельной рамки, открывающейся благодаря шарнирной фурнитуре, Галанд сконструировал переднюю часть рамы/ствола, которая сдвигалась вперед, когда стрелок отпускал прочную рычажную спусковую скобу. В это время утопленный спереди барабан также перемещался вперед на своей оси, а задняя пластина отделялась от него. Эта пластина захватывала толстые края патронов Galand, вытаскивая их из патронников. После этого оружие можно было легко перезарядить, а рычаг и рамка/барабан возвращались в боевое положение.

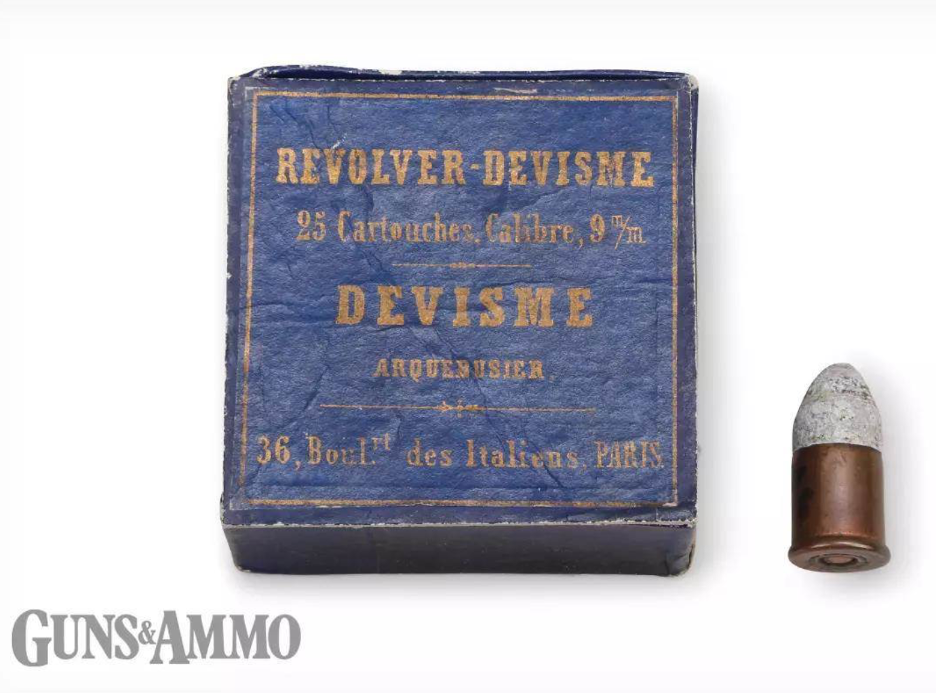

Дефицитный 12-миллиметровый патрон Devisme и коробка от 9-мм патронов
Револьвер Galand был оснащен надежным спусковым механизмом двойного действия, элементы которого позже появились на таких револьверах, как бельгийский Nagant. Патрон, используемый в револьвере, был похож на патрон Perrin, но не совсем идентичен ему; закраины гильзы были толще, а сама гильза немного длиннее. Как и у Perrin капсюль был внутренним. Калибры были 12 мм и 9 мм.
Револьверы Galand были протестированы в ряде стран и в конечном итоге приняты на вооружение ВМФ под обозначением Модель 1870. Тем временем продажи гражданским лицам продолжались быстрыми темпами, и большое количество револьверов Galand производилось во Франции и Бельгии. Galand также сотрудничал с фирмой Braendlin, Sommerville & Co., которая производила версии в Бирмингеме, Англия.
Несмотря на то, что вскоре револьвер вытеснили с рынка более совершенные модели, такие как Smith & Wesson № 3, Galand выпускались в течение нескольких лет и пользовались хорошим спросом. Интересно, что Галанд предложил свой проект французскому правительству для оценки, но тот был отвергнут из-за более традиционной, хотя и превосходной, модели Chamelot-Delvigne с цельной рамкой, именно эта модель и поступила на вооружение республики под названием револьвер Modele 1873. Как и предшественники Modele 1873 была несколько слабовата для военного оружия. Тем не менее она просуществовала долго, используясь в армии вплоть до середины XX века.

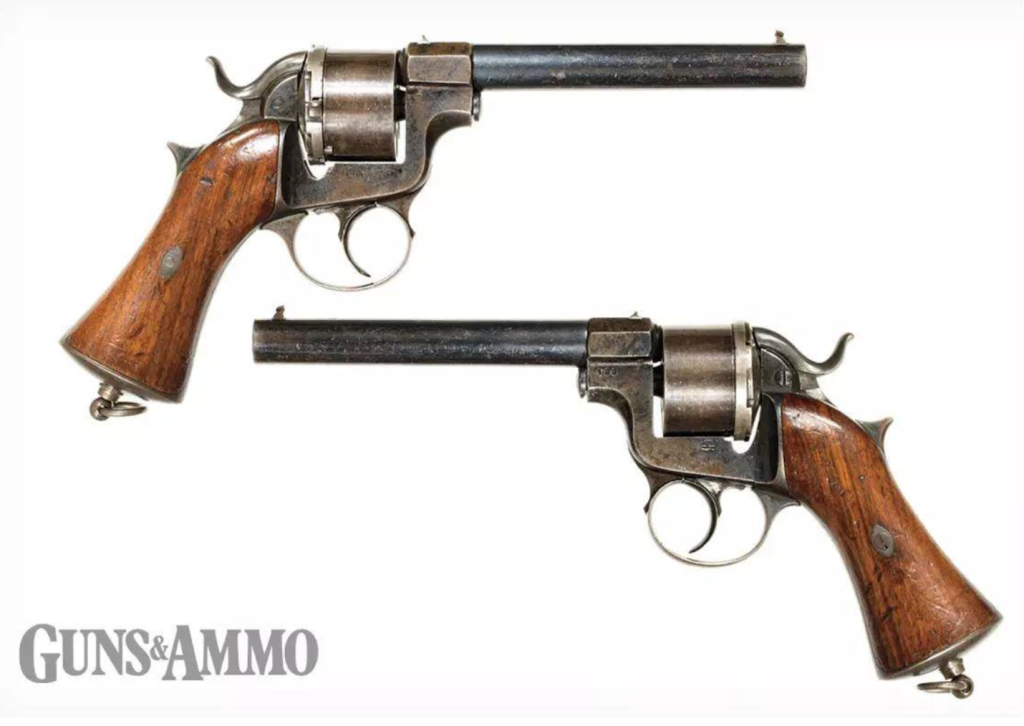

Хоть он и выглядит немного как Perrin, Raphael был револьвером SA/DA с другой системой перезарядки барабана
Несмотря на практичность и новаторство, за исключением револьвера Lefaucheaux, большинство упомянутых здесь револьверов были на вооружении в армии лишь в небольших количествах. Те, что использовались, скорее всего, были приобретены офицерами в частном порядке. Тем не менее они пользовались большим спросом у гражданского населения. Подобно многим другим иностранным и отечественным гражданским и военным образцам оружия, взятым на вооружение во время Франко-Прусской войны (1870–1871 гг.), револьверы Devisme, Lefaucheaux, Perrin и Galand принимали участие в этом коротком, но знаменательном конфликте.

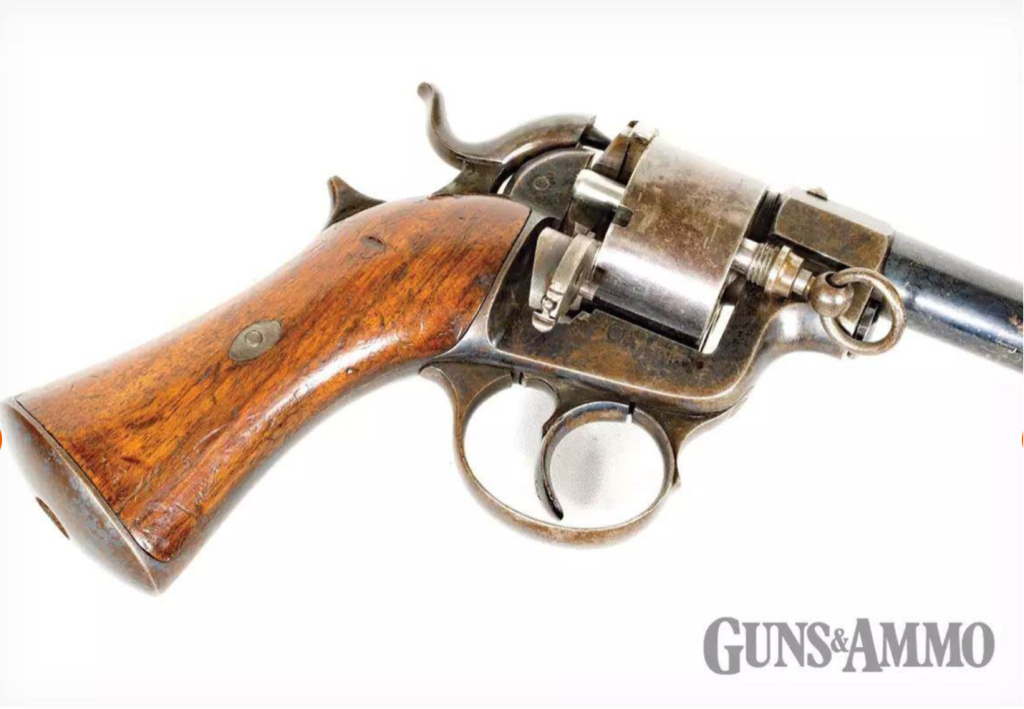

Raphael был оснащен отдельной задней пластиной, которая отводилась от корпуса барабана при перезарядке. Выбрасывание стреляных гильз осуществлялось стержнем с прикрепленным кольцом, которое откручивалось от основания рукоятки револьвера
Большинство этих образцов выпускались маленькими сериями, но они стали важными этапами на пути к более мощным и надежным револьверам болеем поздних периодов. В свое время они пользовались уважением и воспринимались очень серьезно, как и должны восприниматься даже сегодня.
