Предлагаем вашему вниманию исторический очерк о немецком пистолете Fritz Mann Model 1921, подготовленный военным историком Фридрихом Зайлтгеном. Материал был опубликован на сайте The Armory Life.

В 1896 году Фриц Манн основал в Зуль-Нойндорфе, Тюрингия, предприятие Fritz Mann Feinmaschinen-, Waffen- und Werkzeugfabrik. Его название можно перевести как «Фабрика точных машин, оружия и инструментов Фрица Манна». Компания выпускала небольшие двигатели, принадлежности для лыжников, шлемы и автомобильные детали.

В 1918 году, после окончания Первой мировой войны и отречения кайзера Вильгельма II, Манн решил заняться производством огнестрельного оружия, рассчитывая занять ведущие позиции на рынке карманных пистолетов.

В то время небольшие пистолеты для скрытого ношения пользовались большим спросом. Пожалуй, самым популярным из них был FN Model 1906 с ударниковым ударно-спусковым механизмом. Его конструкцию широко копировали, особенно испанские оружейные предприятия.

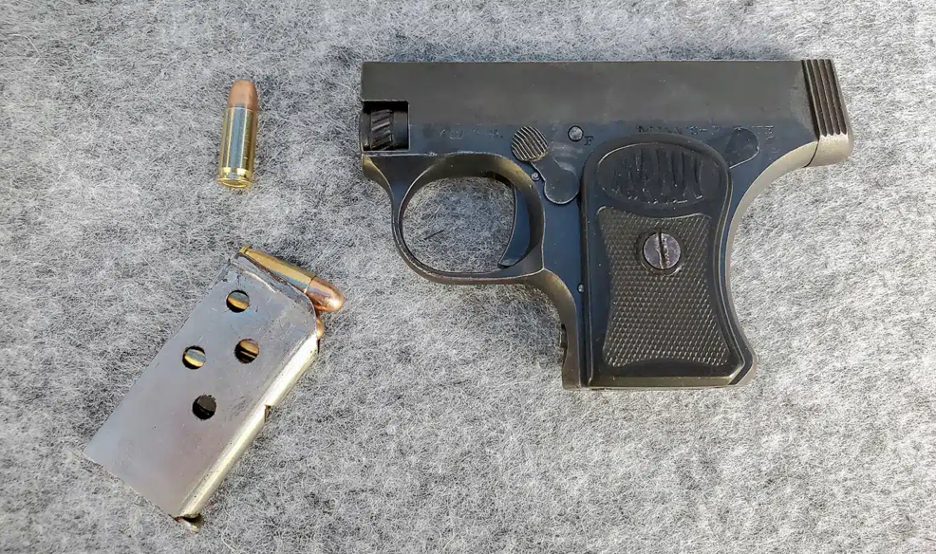

Карманный пистолет Fritz Mann Model 1921 с магазином на пять патронов. Обратите внимание на отсутствие привычного подвижного кожуха-затвора

Манн стремился создать предельно компактный и тонкий пистолет под патрон .25 ACP, удобный для скрытого ношения. Для этого он применил необычную систему торможения отката затвора с помощью кольцевой проточки в патроннике. В 1920 году пистолет был представлен публике. Год спустя в конструкцию внесли ряд изменений, после чего модель получила обозначение Fritz Mann Model 1921.

В 1925 году при участии брата Фрица, Отто, и сына Вилли предприятие реорганизовали и переименовали во Fritz Mann Maschinenfabrik Suhl-Neundorf.

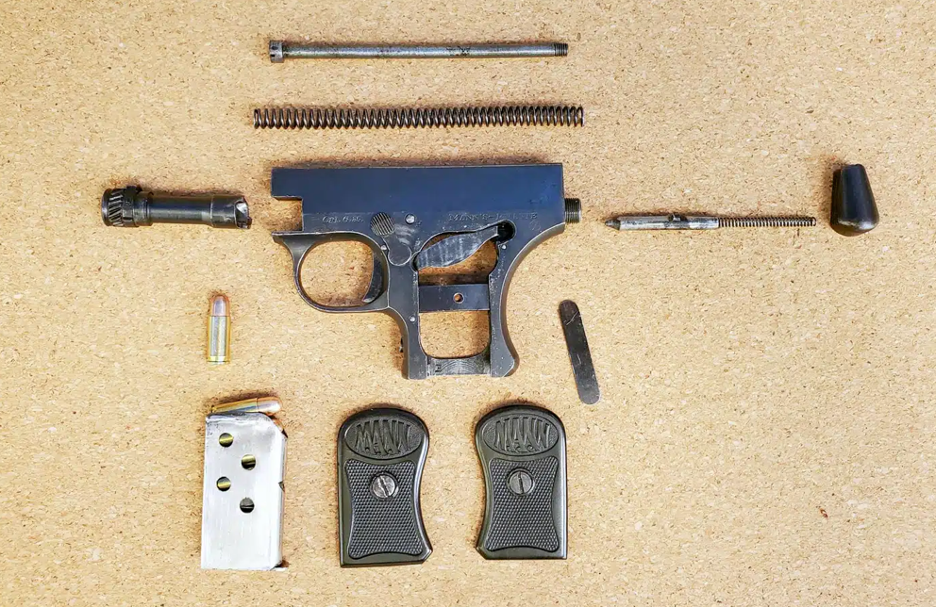

Почти полностью разобранный Fritz Mann Model 1921. Сняты ствол, ударник, боевая пружина, рукоятка взведения, щечки рукоятки, крышка спусковой тяги, возвратная пружина и ее направляющий стержень

В системах с полусвободным затвором его откат дополнительно замедляется специальным механизмом. Например, в 9-мм Springfield Armory Kuna применяется роликовое торможение. Оно замедляет начальное движение затвора, позволяя давлению в патроннике снизиться до безопасного уровня. При этом жесткого запирания, характерного для систем со сцепленным затвором, не происходит.

Манн хотел сделать пистолет максимально легким, поэтому обычная схема со свободным затвором, требующая достаточно массивных подвижных деталей, его не устраивала. Решением стала кольцевая проточка в патроннике, обеспечивавшая дополнительное сопротивление извлечению гильзы.

При выстреле стенки гильзы под давлением пороховых газов расширяются и частично вдавливаются в проточку. Для последующего извлечения гильзы требуется дополнительная энергия, что замедляет откат затвора. Благодаря этому Манн смог уменьшить массу подвижных частей.

Пистолет при этом не лишился затвора: в нем отсутствует привычный кожух-затвор, охватывающий ствол. Вместо него внутри рамки движется отдельный компактный затвор.

Конструкция пистолета Фрица Манна

Пистолет отличается необычной компоновкой. Его рамка изготовлена из цельной стальной заготовки, а затвор расположен внутри нее. Сверху на рамке выполнен продольный прицельный желобок с небольшой мушкой. Для оружия, предназначенного для самообороны на коротких дистанциях, столь простые прицельные приспособления считались достаточными.

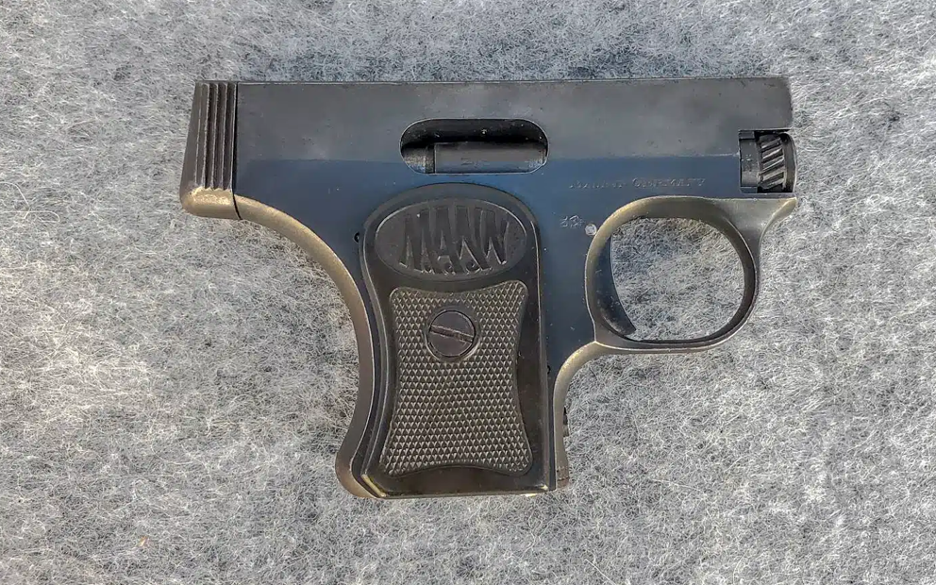

На правой стороне пистолета нанесена надпись «Made in Germany». Возле спускового крючка и на стволе видны испытательные клейма в виде короны над буквой N

Над стволом размещены возвратная пружина и ее направляющий стержень. В задней части пистолета находится рукоятка взведения, связанная с затвором и трубкой ударника. Наружного курка у пистолета нет: ударно-спусковой механизм — ударниковый.

Предохранитель расположен слева, его положения обозначены буквами S и F. Он воздействует на спусковую тягу; отдельная блокировка ударника не предусмотрена. Здесь же, с левой стороны, находится указатель наличия патрона в патроннике.

При досланном патроне штифт указателя выступает через отверстие в рамке. Если предохранитель включен, штифт оказывается позади его рычага и затрудняет перевод в положение для стрельбы. При выключенном предохранителе выступающий штифт можно ощутить пальцем.

Защелка магазина находится в нижней части передней поверхности рукоятки. Такое расположение позволило избежать выступающей боковой кнопки и сохранить небольшую ширину пистолета.

Первый вариант, выпущенный в 1920 году, имел алюминиевые щечки рукоятки. На модели 1921 года их заменили щечками из твердой пластмассы с рельефным логотипом Mann в овале.

Т-образная компоновка рамки обеспечивала компактность пистолета, а ось канала ствола располагалась низко относительно руки стрелка.

В конструкции пистолета использовались четыре запатентованных решения: поворотное крепление быстросъемного ствола, предохранитель, воздействующий на спусковую тягу, совмещенные отражатель и указатель наличия патрона в патроннике, а также кольцевая проточка в патроннике.

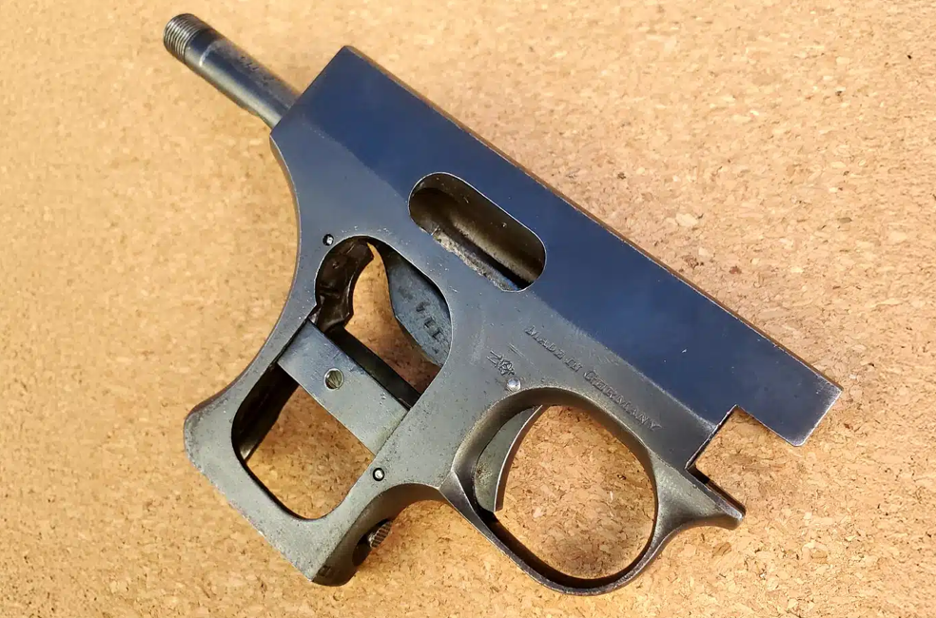

Внутри рамки слева расположена металлическая планка. Ее передняя часть служит указателем наличия патрона в патроннике, а выступ в задней части — отражателем

Ствол

В патроннике выполнена кольцевая проточка шириной 3 мм и глубиной 0,1 мм. Ее края скошены и не имеют острых граней, которые могли бы повредить гильзу.

Ствол легко снимается: после отведения затвора назад его поворачивают на 90° против часовой стрелки и извлекают из рамки.

Магазин вместимостью пять патронов изготовлен из тонкого листового металла, что также позволило уменьшить ширину пистолета. Его поверхность никелирована, а в боковой стенке предусмотрены четыре отверстия для контроля количества патронов. Крышку магазина удерживают загнутые края корпуса.

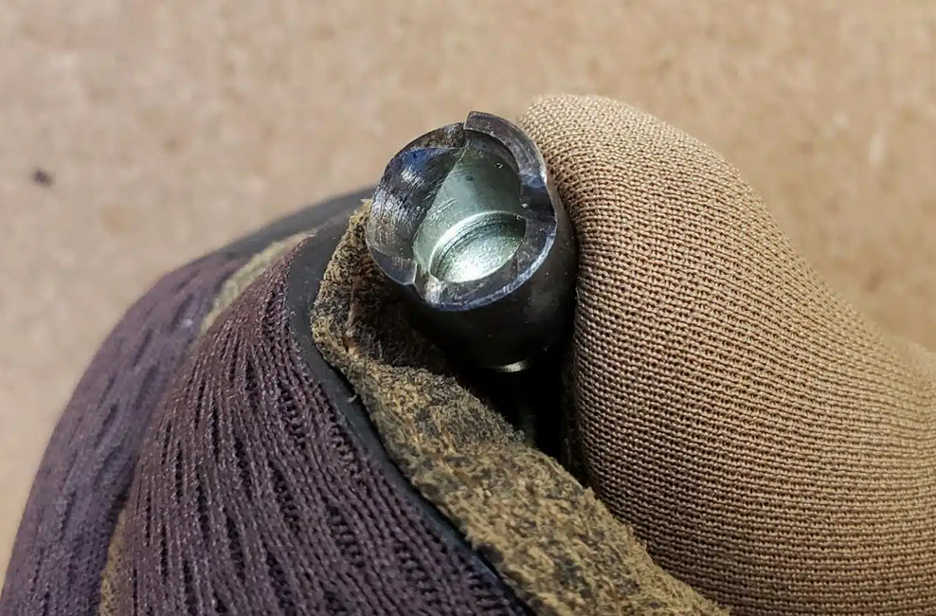

Внутри патронника видна кольцевая проточка — ключевой элемент системы торможения отката затвора

После установки снаряженного магазина стрелок отводит затвор назад за рукоятку взведения и отпускает его. Под действием возвратной пружины затвор движется вперед и досылает патрон в патронник. В переднем положении затвора выступ спускового рычага входит в соответствующий вырез на его нижней поверхности. Дно гильзы воздействует на указатель наличия патрона в патроннике.

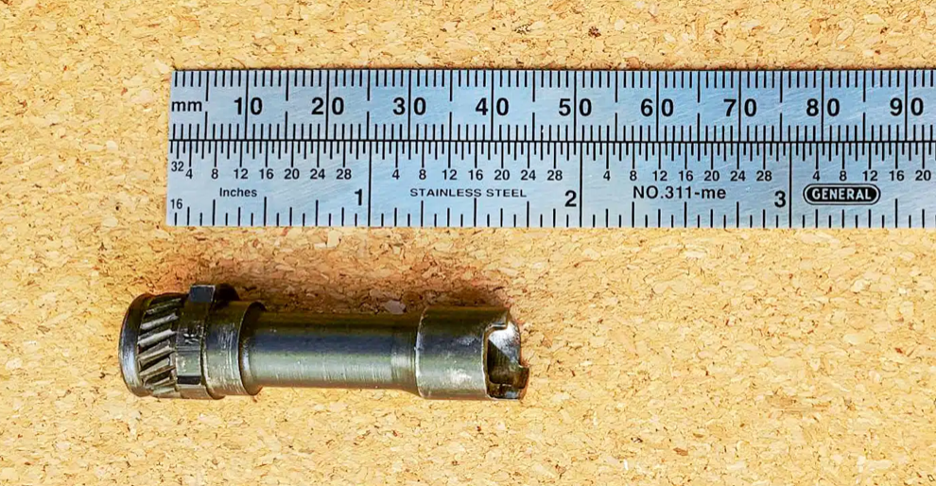

Длина ствола Fritz Mann Model 1921 составляет всего 1,65 дюйма (41,9 мм). При разборке он сравнительно легко снимается

При выстреле гильза расширяется, частично заполняя кольцевую проточку в патроннике. Сопротивление ее извлечению замедляет движение затвора назад. По мере падения давления и выхода гильзы из проточки ее деформированный участок обжимается. Затем гильза покидает патронник, взаимодействует с отражателем и выбрасывается из пистолета. При обратном ходе затвор досылает следующий патрон.

• Тип: самозарядный пистолет.
• Патрон: .25 ACP.
• Автоматика: отдача полусвободного затвора с торможением за счет взаимодействия гильзы с кольцевой проточкой в патроннике.
• Общая длина: 4,1 дюйма (104 мм).
• Длина ствола: 1,65 дюйма (41,9 мм).
• Высота: 2,7 дюйма (68,6 мм).
• Ширина: 0,56 дюйма (14,2 мм) в верхней части и 0,74 дюйма (18,8 мм) в области рукоятки.
• Масса: 0,5 фунта (227 г).
• Вместимость магазина: пять патронов.

Fritz Mann Model 1921 отличался необычной конструкцией, однако достаточной популярности не приобрел. Его производство прекратили всего через четыре года.

Осенью 1923 года Манн разработал пистолет более традиционной конструкции в вариантах под патроны .32 ACP и 9 мм, внешне напоминавший FN Model 1906. Однако и эта модель не обеспечила предприятию устойчивого положения на рынке.

Компания прекратила деятельность в 1938 году, всего выпустив около 20 000 пистолетов Model 1921 и примерно 4 000 пистолетов под патроны .32 ACP и 9 мм.

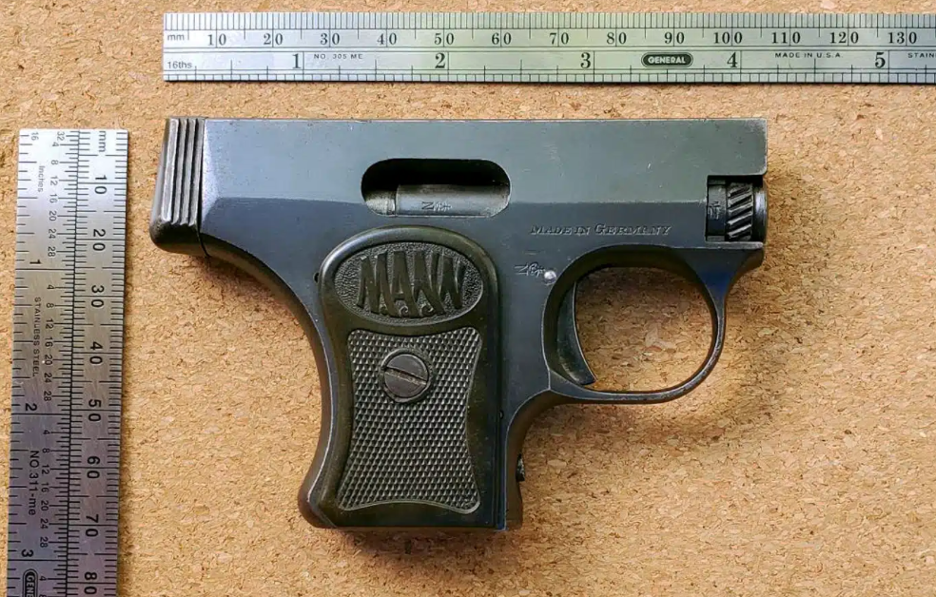

Fritz Mann Model 1921 имеет длину всего 4,1 дюйма (104 мм) и высоту 2,7 дюйма (68,6 мм). С учетом материалов и возможностей механической обработки, доступных более ста лет назад, такая компактность впечатляет
