Предлагаем вашему вниманию исторический очерк, посвященный винтовке Springfield Trapdoor, подготовленный американским военным историком Кори Россом. Материал был опубликован на сайте thearmorylife.com.
Моя страсть — коллекционирование и приобретение ценных исторических образцов винтовок армии США. Сюда входят такие экземпляры, как Krag-Jorgensen 1898, Springfield 1903 (и ее варианты), M1 Garand и M1 Carbine.
Однако одним из моих любимых трофеев в этой коллекции является винтовка Springfield Model 1884 Trapdoor. Почему? Потому что это очень необычное оружие! Это винтовка из двух эпох — дульнозарядная и казнозарядная. Вот такая странная страница в истории развития стрелкового оружия.
В то время как Европа придумывала совершенно новые системы вооружения, разработанные на базе идеи унитарного патрона, Соединенные Штаты решили после окончания Гражданской войны (1861–1865) объединить эту концепцию. Все это было сделано для экономии средств в послевоенные времена. И именно данный факт делает данный фрагмент истории огнестрельного оружия таким интересным.

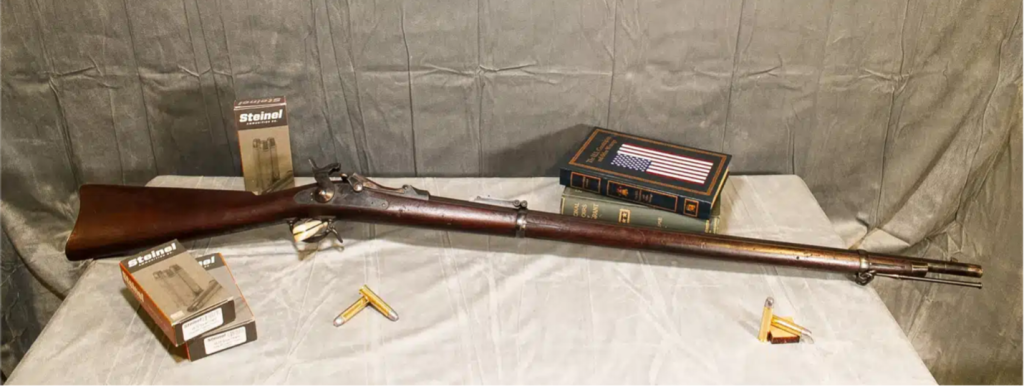

Нет ничего лучше, чем владеть и стрелять из 140-летней винтовки, которая буквально пронизана американской историей
Переоборудования Аллина
Прежде чем начать, стоит напомнить, что обе стороны Гражданской войны производили модели казнозарядных винтовок. Просто не в крупных масштабах. Казнозарядные карабины времен Гражданской войны, такие как Spencer и Sharps, выдавались некоторым кавалерийским частям, но были в основном временным решением и мало чем помогли при вооружении пехоты. Так что после войны потребовалось решение для модернизации уже всей армии.
Эрскин С. Аллин, главный оружейник Springfield Armory в Массачусетсе, столкнулся с задачей переоборудования большого запаса армейских дульнозарядных капсюльных мушкетов под калибр .58 в казнозарядные. Это и привело к созданию Model 1865 Springfield, также известной как «Переделка Аллина». Несмотря на то, что Гражданская война продемонстрировала превосходство винтовок с перезарядкой через казенную часть, послевоенное сокращение бюджетов резко ограничило финансирование, что не позволяло закупать новое оружие, но на складах хранились десятки тысяч пригодных к использованию мушкетов — некоторые из которых даже не были выданы военным.

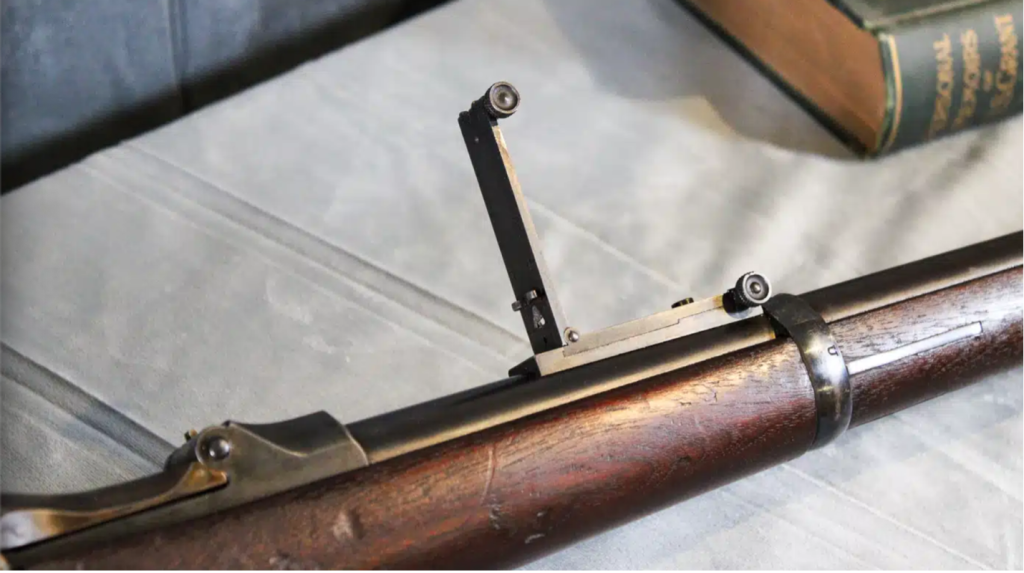

Целик на этой винтовке имеет градуировку дальности до 1400 ярдов (1280 м). Для стандартной пехотной винтовки точная стрельба на этом расстоянии может показаться чем-то нереальным
Аллин разработал инновационную систему переоборудования. Он отфрезеровал участок в верхней задней части ствола и установил откидной затвор на шарнире, оснащенный ударником и экстракторно-экжекторным механизмом, превратив устаревшие дульнозарядные ружья в практичные винтовки с казенной зарядкой. Подобные шарнирные затворные механизмы уже изготавливались как зарубежными, так и американскими оружейниками с переменным успехом. Несмотря на то, что другие производители оружия пытались использовать аналогичные конструкции с шарнирным затвором, подход Аллина оказался весьма успешным. Модель Springfield 1865 получила широкую известность как Trapdoor Springfield.
Ранние модели: 1865, 1866, 1868 и 1870
Ранние модели не были столь совершенны, как более поздние версии, но они крайне важны в истории развития Trapdoor. Первая модель, Model 1865, или «переделка Аллина», была выпущена в количестве 5000 экземпляров. Для нее винтовочные мушкеты Model 1861 под калибр .58 были переоборудованы в казнозарядные с использованием конструкции Аллина. Оружие было оснащено оригинальными 40-дюймовыми (101,6 см) стволами и выпускалось под.58-калиберный металлический патрон кольцевого воспламенения, но в остальном ничего практически не изменилось по сравнению с оригинальными дульнозарядными ружьями времен Гражданской войны.
Однако как и у многих моделей первого поколения у этой версии были свои проблемы. Затворная система и патрон кольцевого воспламенения модели 1865 оказались не совсем идеальными, поэтому была разработана и принята на вооружение модель 1866, которая иногда называлась «второй переделкой Аллина». Новая версия осталась с оригинальным 40-дюймовым стволом, но он был расширен, и был припаян рукав под калибр .50 для использования нового патрона.
На смену сложной затворной системе первой модели Аллина пришла более простая и прочная конструкция. Кроме того, для нее был разработан усовершенствованный патрон центрального воспламенения калибра .50, .50-70 Government (или, как я люблю его называть, «Большая пятидесятка»). Это стало важным шагом на пути к модели, которую мы теперь называем Trapdoor.
Модель 1868 пришла на смену модели 1866. Она выпускалась под тот же патрон .50-70 Gov’t, но оснащалась новой ствольной коробкой. Также у нее был тот же ствол калибра .50 с рукавом, но его длина была укорочена до 32½ дюймов (82,5 см). Это сделало винтовку гораздо более удобной в использовании. Длинный ствол, конечно, повышал точность и обеспечивал полное сгорание пороха, но он при этом был громоздким.
Автор статьи готовится выстрелить из своей винтовки Trapdoor
Последней версией винтовки Springfield Trapdoor под патрон .50-70 Gov’t стала модель 1870. Она очень напоминала более раннюю модель 1868 под патрон .50-70, но у нее были некоторые усовершенствования, такие как более короткая ствольная коробка и новый ствол калибра .50 длиной 32½ дюйма. В отличие от более ранних переоборудованных вариантов, которые представляли собой модификацию мушкетов времен Гражданской войны, модель 1870 была разработана с использованием новых основных компонентов, а не переделанных.
Во многом это ознаменовало кульминацию более ранних попыток переоборудования и сигнализировало о переходе к специально разработанной казнозарядной винтовке для служебного использования.
1873 и 45-70 Gov’t
Винтовка и карабин модели 1870 были усовершенствованы по сравнению с предыдущими вариантами Trapdoor Springfield, но патрон .50-70 Gov’t оказался не совсем идеальным. В 1872 году были проведены испытания, чтобы определить, какая винтовка и карабин будут приняты на вооружение у пехотных и кавалерийских подразделений армии США.
В 1873 году были одобрены слегка модифицированные версии винтовки и карабина модели 1870, рассчитанные под новый патрон .45-70 Gov’t, баллистически превосходивший .50-70 Gov’t. Патрон .45-70 Gov’t снаряжался 70 грейнами черного пороха и свинцовой пулей весом 405 грейн. Для карабина также был разработан патрон, оснащенный такой же 405-грейновой пулей, но содержащий всего 55 грейн пороха для ослабления отдачи (какое предусмотрительное решение!).

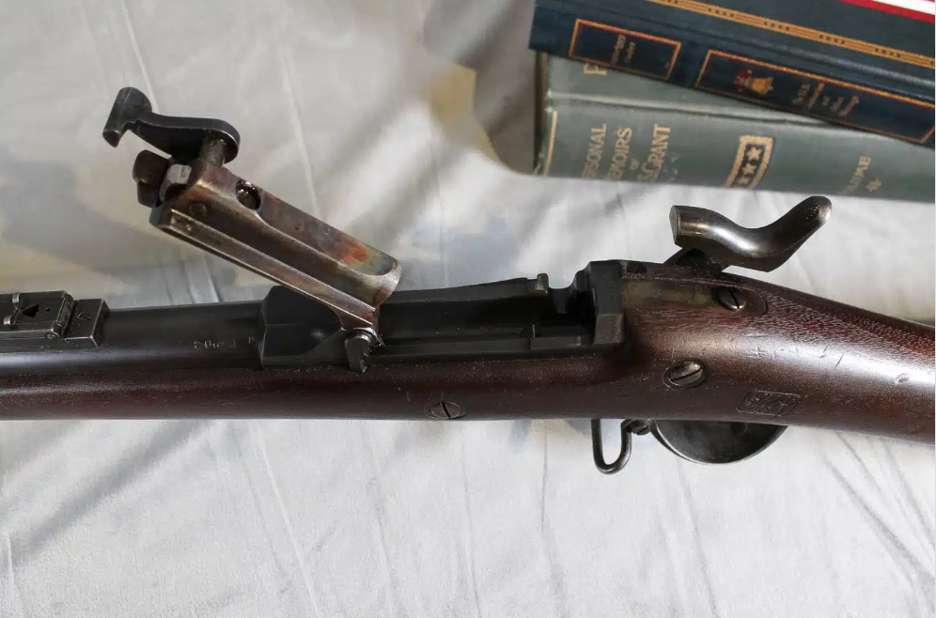

Автор статьи утверждает, что «Переделка Аллина» — это то, что делает уникальной служебную казнозарядную винтовку с откидным затвором
1873 год ознаменовался серьезным усовершенствованием характеристик, еще один этап модернизации произошел в 1877 году. Приклад под новый патрон .45-70 Gov’t частенько ломался. Для решения этой проблемы конструкция была изменена, и для повышения прочности была сделана более толстая шейка приклада. Кроме того, в прикладе было вырезано углубление для трехсекционного шомпола, предназначенное для его хранения и для других инструментов; доступ к ним можно было получить через затыльник приклада с откидной дверцей. Обновленная версия получила название Model 1877, но на затворах по-прежнему выбивалась маркировка 1873.
Продолжение следует.
